ปัญหาที่พบบ่อยในการเสนอระบบเสียงคือการตัดสินใจว่าควรเลือกใช้กล่องลำโพงที่มีแม่เหล็กนีโอไดเมียมหรือระบบเฟอร์ไรต์แบบดั้งเดิม และจะอธิบายความแตกต่างด้านราคาให้ลูกค้าเข้าใจได้อย่างไร
แม่เหล็กในตัวขับลำโพงเองไม่สามารถสร้างพลังงานเสียงได้ แต่จะสร้างสนามแม่เหล็กคงที่ข้ามช่องว่างของคอยล์เสียงที่แคบ เพื่อแปลงกระแสไฟฟ้าสลับจากวงจรขยายเสียงให้กลายเป็นการเคลื่อนที่ของโคนลำโพง การเลือกวัสดุแม่เหล็ก ไม่ว่าจะเป็นนีโอไดเมียมไอรอนบอรอน ($NdFeB$) หรือเฟอร์ไรต์สตรอนเทียม ($SrFe$) ล้วนส่งผลโดยตรงต่อน้ำหนักของกล่องลำโพง ความสามารถในการระบายความร้อน ขีดจำกัดด้านโครงสร้าง และงบประมาณโดยรวมของโครงการ
ความหนาแน่นของสนามแม่เหล็กกับมวล: เกิดอะไรขึ้นภายในช่องว่าง?

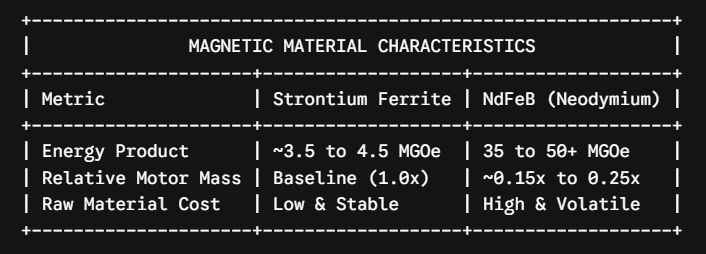

ข้อได้เปรียบหลักของนีโอไดเมียมคือค่าผลคูณพลังงานสูงสุด ($(BH)_{\max}$) ซึ่งสูงกว่าเฟอร์ไรต์สตรอนเทียมมาตรฐานประมาณแปดถึงสิบเท่า
เนื่องจากนีโอไดเมียมสามารถรวมสนามแม่เหล็กไว้ในพื้นที่ขนาดเล็ก วิศวกรด้านเสียงจึงสามารถสร้างค่าความแรงที่สูงได้ (ผลคูณ $BL$) โดยไม่จำเป็นต้องติดตั้งชิ้นส่วนเหล็กขนาดหนักไว้ด้านหลังตะกร้าโคนลำโพง
ในดร
ระบบระบายความร้อนด้วยเฟอร์ไรต์: แม่เหล็กเฟอร์ไรต์จะถูกติดตั้งไว้บนแผ่นโพลและแผ่นหลังที่ทำจากเหล็กขนาดใหญ่ โครงสร้างขนาดมหึมานี้ทำหน้าที่เป็นฮีตซิงค์แบบพาสซีฟที่มีประสิทธิภาพ การทำให้โครงสร้างนี้เต็มไปด้วยความร้อนจนถึงจุดอิ่มตัวต้องใช้เวลานาน ซึ่งหมายความว่ากำลังขับออกมาจะลดลงอย่างค่อยเป็นค่อยไปและสามารถคาดการณ์ได้ในระหว่างการแสดงที่ยาวนาน
ความไวต่อความร้อนของแม่เหล็กนีโอไดเมียม: อุณหภูมิคิวรีของแม่เหล็กนีโอไดเมียมอยู่ที่ประมาณ 310°C ถึง 350°C ซึ่งต่ำกว่าของเฟอร์ไรต์ที่มีค่าสูงกว่า 450°C หากมอเตอร์นีโอไดเมียมที่ไม่มีช่องระบายอากาศมีอุณหภูมิสูงเกิน 140°C ก็มีความเสี่ยงที่จะเกิดการสูญเสียคุณสมบัติแม่เหล็กจากความร้อน ซึ่งจะทำให้ความแรงของสนามแม่เหล็กลดลงอย่างถาวร
ดรাইเวอร์นีโอไดเมียมรุ่นกำลังสูงสมัยนี้แก้ไขข้อจำกัดดังกล่าวด้วยฮีตซิงค์แบบรัศมีที่ผลิตด้วยเครื่อง CNC และระบบระบายอากาศสำหรับโค일์เสียงแบบบังคับ อากาศที่มีความเร็วสูงจะถูกดูดเข้ามาผ่านช่องระบายอากาศที่อยู่ตรงกลางโพลในทุกครั้งที่โคนทรงกรวยเคลื่อนที่ เพื่อช่วยระบายพลังงานความร้อนออกไป อย่างไรก็ตาม การสร้างซับวูฟเฟอร์นีโอไดเมียมที่เชื่อถือได้จำเป็นต้องมีระบบระบายอากาศสำหรับมอเตอร์ที่มีประสิทธิภาพสูงด้วย
ขีดจำกัดด้านการติดตั้ง การบรรจุในรถบรรทุก และแรงกดดันทางโครงสร้าง
ในการทัวร์คอนเสิร์ตหรือการติดตั้งถาวรขนาดใหญ่ น้ำหนักของอุปกรณ์มีผลโดยตรงต่อความเป็นไปได้ในการติดตั้งและต้นทุนที่เกิดขึ้น
ลองพิจารณาหอประชุมของเทศบาลที่มีขีดจำกัดน้ำหนักบรรทุกสูงสุดของคานเพดานอยู่ที่ 350 กิโลกรัมต่อจุดติดตั้งอุปกรณ์หนึ่งจุด:
- ระบบอาร์เรย์ 8 กล่องมาตรฐานที่ใช้เคสไลน์อาร์เรย์แบบเฟอร์ไรต์ขนาด 10 นิ้วสองตัวนั้น โดยเฉลี่ยแล้วแต่ละเคสจะมีน้ำหนักอยู่ที่ 38 กก. ถึง 42 กก. เมื่อรวมเคสทั้ง 8 กล่องกับอุปกรณ์ควบคุมการบิน ตัวล็อกเหล็ก และสายพานมอเตอร์เข้าด้วยกัน น้ำหนักจะเพิ่มขึ้นเป็น 360 กก. ถึง 380 กก. ซึ่งเกินกว่าขีดจำกัดความปลอดภัยทางโครงสร้างไปอย่างมาก
- ในทางตรงกันข้าม เคสแบบนีโอไดเมียมล้วนขนาด 10 นิ้วที่ได้รับการออกแบบมาอย่างเหมาะสมจะมีน้ำหนักอยู่ที่ประมาณ 24 กก. ถึง 26 กก. สำหรับระบบอาร์เรย์ 8 กล่องเมื่อรวมอุปกรณ์ติดตั้งแล้วจะมีน้ำหนักราว 230 กก. เท่านั้น ซึ่งยังคงมีช่องว่างความปลอดภัยทางโครงสร้างที่เพียงพออยู่
ในการทัวร์เชิงพาณิชย์ การลดน้ำหนักระบบเสียงที่ต้องขนส่งลง 400 กก. จะช่วยลดการใช้เชื้อเพลิง ลดปริมาตรที่ต้องบรรจุในรถบรรทุก และทำให้ทีมงาน 2 คนสามารถติดตั้งระบบได้โดยไม่มีความเสี่ยงต่อการบาดเจ็บที่หลัง
การออกแบบจริงในอุตสาหกรรม: การประยุกต์ใช้ไดรเวอร์ที่ EGT Audio
โครงสร้างมอเตอร์ไดรเวอร์เป็นทางเลือกทางวิศวกรรมที่ถูกออกแบบมาให้เหมาะสมกับสภาพการใช้งาน มากกว่าจะเป็นเพียงตัวชี้วัดความเหนือกว่าเพียงอย่างเดียว นักออกแบบระบบจำเป็นต้องประเมินทั้งปัจจัยด้านการติดตั้งจริงและงบประมาณของลูกค้าอย่างรอบคอบ
1. ระบบไลน์อาร์เรย์แบบขนส่งทางอากาศ: แนวทางการใช้นีโอไดเมียมล้วน
โมดูลไลน์แอร์รี EGT VK210 ใช้ดร
3. ระบบติดตั้งถาวรที่ประหยัดงบ: ขดลวดแม่เหล็กเฟอร์ไรต์คุณภาพสูง
เมื่อออกแบบระบบสำหรับห้องประชุม โรงยิม หรือสถานที่ประกอบพิธีทางศาสนา ซึ่งลำโพงจะถูกยึดติดอย่างถาวรกับคานเหล็กหรือเสาคอนกรีต น้ำหนักของตู้ลำโพงมักไม่ใช่ปัจจัยที่จำกัดการออกแบบ
EGT VKX210L-DSP ซึ่งเป็นลำโพงแบบไลน์แอร์เรย์แบบอัคทีฟ ใช้ขดลวดขับเคลื่อนแม่เหล็กเฟอร์ไรต์ที่ออกแบบมาเป็นพิเศษ (ขนาด 120 มม. สำหรับย่านความถี่สูง และ 156 มม. สำหรับย่านความถี่ต่ำ) เนื่องจากตู้ลำโพงเหล่านี้จะถูกแขวนไว้เพียงครั้งเดียวและไม่มีการย้ายที่อีก การเลือกใช้แม่เหล็กเฟอร์ไรต์แทนแม่เหล็กนีโอไดเมียมจึงช่วยให้ผู้ติดตั้งประหยัดค่าใช้จ่ายในการจัดซื้อตัวขับเคลื่อนได้ถึง 25% ถึง 35% โดยไม่ส่งผลกระทบต่อความไวทางเสียง กำลังขับ หรือประสิทธิภาพการทำงานของ DSP
คำเตือนเกี่ยวกับข้อผิดพลาดที่ผู้รับเหมามักเผชิญ: หลีกเลี่ยงข้อผิดพลาดที่พบบ่อยในพื้นที่ติดตั้งจริง
ข้อผิดพลาดข้อ 1: การเลือกใช้ไดอะแฟรมไนโอไดเมียมสำหรับการติดตั้งบนคอนกรีตถาวร
อย่าทำให้ผู้ใช้งานต้องเสียงบประมาณไปกับการใช้ไดอะแฟรมไนโอไดเมียม หากตู้ลำโพงจะถูกแขวนไว้อย่างถาวรบนเสาคอนกรีตหรือคานเหล็กที่ไม่มีการรองรับเพิ่มเติม ควรนำเงินที่ประหยัดได้มาใช้กับระบบจ่ายไฟที่ดีขึ้น สายเคเบิลระดับพรีเมียม หรือการวัดปรับแต่งห้องเพื่อให้ได้คุณภาพเสียงที่ดีที่สุดแทนข้อผิดพลาดข้อ 2: การละเลยการใช้ฟิลเตอร์แบบฮาย-พาส (HPF) ในซับวูฟเฟอร์ไนโอไดเมียมขนาดกะทัดรัด
เนื่องจากขดลวดเสียงแบบไนโอไดเมียมต้องอาศัยการเคลื่อนที่ของโคนไดอะแฟรมเพื่อระบายความร้อนแบบพายุ การปล่อยความถี่ต่ำที่ต่ำกว่าค่าที่ตู้ลำโพงถูกปรับแต่งไว้ ($F_b$) จะทำให้ขดลวดเสียงเคลื่อนที่มากเกินไปโดยไม่มีกระแสอากาศที่เพียงพอ ส่งผลให้เกิดความร้อนสะสมอย่างรวดเร็ว ควรตั้งค่าฟิลเตอร์แบบฮาย-พาสทางไฟฟ้า (โดยปกติจะเป็นแบบ Butterworth ที่ 24 dB/โอคเทฟ หรือ Linkwitz-Riley ที่ 48 dB/โอคเทฟ) ไว้ที่ความถี่ 3 ถึง 5 เฮิรตซ์ ซึ่งอยู่ใกล้กับขีดจำกัดความถี่ต่ำสุดของตู้ลำโพงเสมอข้อผิดพลาดข้อ 3: ความต้านทานของสายเคเบิลที่ทำให้เกิดปัญหาการบีบอัดกำลังไฟ
สายลำโพงที่มีความยาวมากและมีขนาดเส้นผ่านศูนย์กลางเล็กเกินไป (เช่น สายขนาด 16 AWG ที่มีความยาวเกิน 30 เมตร) จะก่อให้เกิดความต้านทานในวงจรสูง ซึ่งเมื่อขดลวดเสียงร้อนขึ้นระหว่างการใช้งาน ความต้านทานเพิ่มเติมนี้จะลดประสิทธิภาพของตัวดักกันความถี่ของแอมป์ลง ส่งผลให้เกิดเสียงบาสที่ไม่ชัดเจนและควบคุมได้ยาก ควรใช้สายที่มีขนาดเส้นผ่านศูนย์กลางอย่างน้อย 12 AWG (หรือ 10 AWG สำหรับซับวูฟเฟอร์กำลังสูง) เพื่อรักษาความสามารถในการควบคุมเสียงแบบไดนามิกไว้

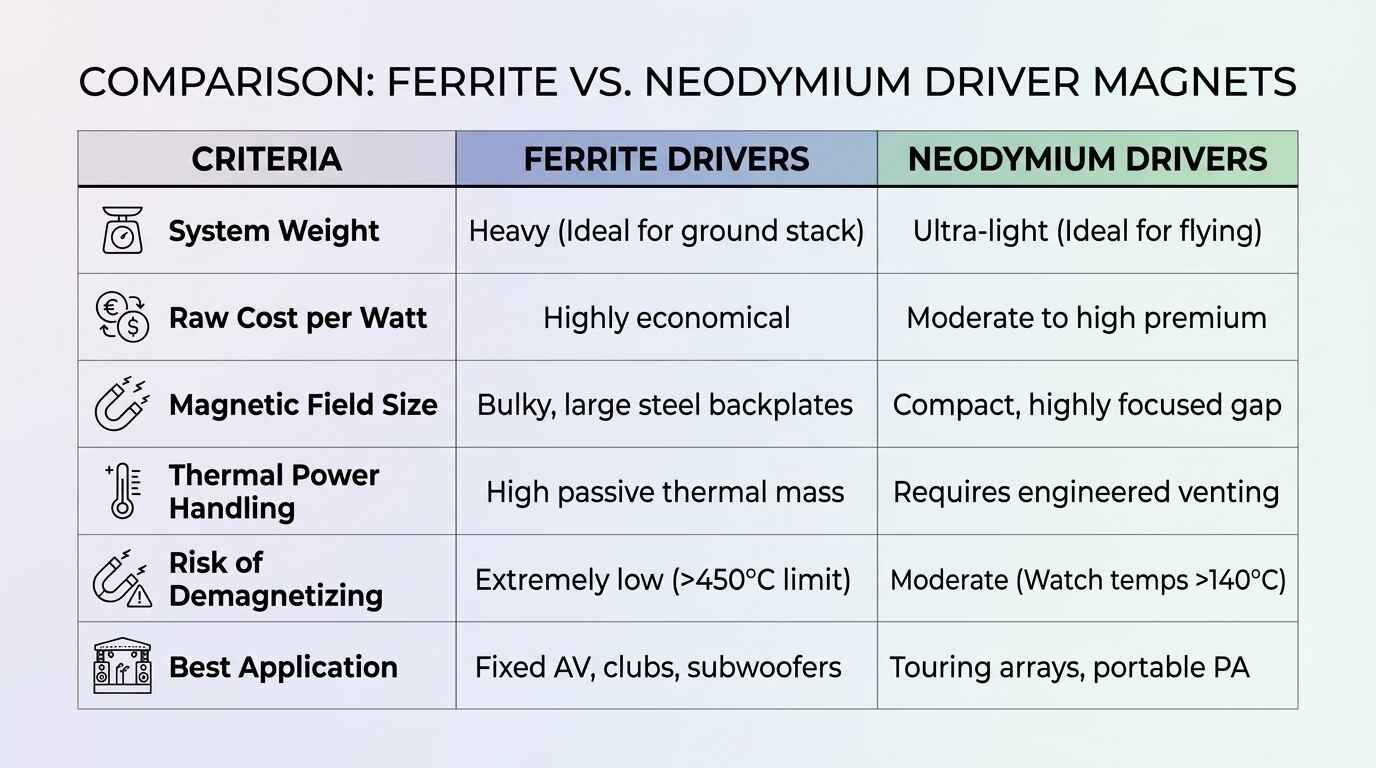

ตารางการเลือกอุปกรณ์ทางวิศวกรรม
วิศวกรรมระบบคือการเลือกเครื่องมือที่เหมาะสมสำหรับสภาพแวดล้อมนั้นๆ เมื่อความสำคัญอยู่ที่การรองรับน้ำหนัก ปริมาตรการขนส่ง และความเร็วในการส่งผ่านคลื่นความถี่สูง แม่เหล็กไนโอไดเมียมยังคงเป็นมาตรฐานอุตสาหกรรมที่ได้รับการยอมรับ สำหรับระบบสื่อสารแบบติดตั้งบนผนังถาวร การติดตั้งในสถานที่จัดคอนเสิร์ต และซับวูฟเฟอร์แบบติดพื้นที่สร้างแรงสั่นสะเทือน มอเตอร์เฟอร์ไรต์ที่มีความทนทานจะช่วยให้ได้ผลลัพธ์ทางเสียงที่สม่ำเสมอ มีความน่าเชื่อถือทางด้านความร้อน และช่วยเพิ่มอัตราผลตอบแทนจากการลงทุนในโครงการได้อย่างมีประสิทธิภาพ
