Introducción: La conjetura es una mina terrestre para su servicio postventa
En las licitaciones y adquisiciones de equipos de audio B2B, la cantidad de altavoces suele ser el factor que provoca errores en un proyecto. Un gimnasio, teatro o sala de conferencias corporativa puede parecer sencillo en un plano, pero cuando la última fila se encuentra a 30 metros o más del punto de suspensión, decir “agregue unos cuantos altavoces más” ya no constituye un método de diseño válido.
Si el sistema está subdimensionado, la cobertura resulta irregular, el sonido pierde intensidad en las zonas traseras y el proyecto puede fallar en las pruebas de aceptación. En casos más graves, el operador sigue presionando al sistema hasta que los amplificadores alcanzan su límite o activan sus protecciones térmicas. Por otro lado, si el sistema está sobredimensionado, la lista de materiales se vuelve excesivamente larga y la oferta pierde competitividad incluso antes de que se analice la propuesta técnica.
Veo este mismo enfoque simplista en muchos proyectos: “La sala es grande, así que usemos 12 altavoces”. Puede ser correcto, pero también podría significar desperdicio de recursos. Gracias a años de experiencia diseñando sistemas para espacios públicos en EGT Audio (Leiyu Sound Device Factory), prefiero comenzar con cuatro parámetros clave: nivel de presión sonora objetivo, distancia máxima al oyente, salida del altavoz y margen de seguridad del amplificador. Las matemáticas no son complicadas; lo importante es aplicarlas antes de finalizar la cotización.
Principios Técnicos Básicos: Cálculo Retroactivo desde la Distancia Más Lejana hasta el SPL Máximo
El diseño profesional de refuerzo de sonido suele realizarse partiendo de la posición de escucha más alejada que sea útil. Los datos fundamentales son el Nivel de Presión Acústica Objetivo (SPL), la Distancia Máxima de Cobertura, la Sensibilidad y Potencia Nominal del Altavoz, así como la Ley del Cuadrado Inverso en Acústica.
1. Definir el SPL Objetivo según la Aplicación
Diferentes salas requieren niveles de operación distintos. Una sala de conferencias no necesita el mismo nivel máximo que un escenario en vivo, mientras que un gimnasio utilizado para comentarios deportivos se sitúa entre ambos extremos. El sistema también debe contar con suficiente margen en los picos de señal para evitar que los transitorios normales del habla y la música provoquen distorsiones.
| Escenario de Aplicación | SPL Continuo Recomendado | Margen Máximo Necesario | SPL Máximo Objetivo ($SPL_{Target}$) |
|---|---|---|---|
| Sala de Conferencias Corporativa / Aula | 90 dB - 95 dB | + 6 dB | 101 dB SPL |
| Salón Multiusos / Auditorio | 95 dB - 100 dB | + 10 dB | 110 dB SPL |
| Gimnasio Cubierto / Escenario en Vivo al Aire Libre | 100 dB - 105 dB | + 12 dB | 117 dB SPL |
Advertencia profesional para campo: No determine el tamaño del sistema únicamente en función del nivel de presión sonora promedio. Tanto la voz como la música presentan picos rápidos. Si el diseño no cuenta con un margen de holgura de 6 dB a 12 dB, un grito normal o un golpe de batería puede hacer que el sistema entre en clipping. El oyente percibe primero la aspereza del sonido; los transductores, por su parte, experimentan el calor posteriormente.
2. La ley del cuadrado inverso y la atenuación con la distancia
El nivel de sonido disminuye a medida que aumenta la distancia. La cantidad de pérdida depende de cómo se comporta la fuente en la sala:
- Altavoces de fuente puntual (p. ej., gabinetes de madera de rango completo profesionales estándar): El nivel de presión sonora disminuye 6 dB por cada duplicación de la distancia (pérdida del $6\text{ dB}$ por duplicación).
- Altavoces de fuente lineal (p. ej., sistemas Line Array): Gracias a su diseño de propagación de ondas cilíndricas, la energía acústica solo disminuye 3 dB por cada duplicación de la distancia dentro de su rango de campo cercano.
Esta es la razón principal por la cual se utilizan los sistemas Line Array en recintos de tamaño medio y grande. Mantienen un nivel constante a mayor distancia que una fuente puntual, siempre y cuando la longitud del arreglo, los ángulos de dispersión y la altura de montaje se elijan correctamente.
3. Cálculo del SPL máximo de salida
La mayoría de las hojas de datos de altavoces profesionales indican la sensibilidad a ($1\text{W}/1\text{m}$) y un valor máximo de SPL. El cálculo básico es el siguiente:
$\text{Max SPL} = \text{Sensitivity (1W/1m)} + 10 \times \log_{10}(\text{Continuous Rated Power})$
Por ejemplo, el EGT Nezha Series E-LY212 Dual 12-inch Passive Line Array Speaker incluido en el “2026 EGT E-CATALOG.pdf” presenta una sensibilidad en la gama de frecuencias bajas de $100\text{ dB}$ ($1\text{W}/1\text{m}$) y una capacidad de manejo de potencia continua de $800\text{W}$.
Aplicando la fórmula:
$100 + 10 \times \log_{10}(800) \approx 100 + 29 = 129\text{ dB}$
El valor máximo de salida continua indicado en el catálogo es más alto: 133 dB SPL para la sección de bajas frecuencias y 135 dB SPL para la sección de altas frecuencias. Dicha diferencia se debe al diseño completo del gabinete, que incluye la carga del cuerno acústico, la eficiencia de la guía de ondas y la disposición de los transductores. En mis trabajos de diseño, tomo como punto de partida el valor máximo de SPL publicado de $1\text{-meter}$ y luego sustruyo la pérdida debida a la distancia.
Estudio de caso en el mundo real: Gimnasio multiusos para 1,000 personas
Tomemos un proyecto B2B típico: una arena deportiva cubierta de 40 metros de largo y 25 metros de ancho. La posición más alejada del público se encuentra a 35 metros del punto principal de instalación de los altavoces. El sistema debe generar un nivel de presión sonora pico de 110 dB SPL en esa ubicación para comentarios deportivos, reproducción de audio y eventos.
Paso 1: Calcular la atenuación por distancia a 35 metros
Para esta sala, un arreglo en línea es el punto de partida razonable debido a la gran distancia de proyección. En la primera fase, sigo realizando los cálculos con una pérdida esférica estándar para que la estimación no dependa de suposiciones optimistas sobre el arreglo:
$\Delta\text{SPL} = 20 \times \log_{10}(35\text{ meters}) \approx 31\text{ dB}$
Por lo tanto, un sonido medido en $1\text{ meter}$ estará aproximadamente $31\text{ dB}$ más bajo en el asiento más alejado, antes de tener en cuenta las reflexiones en la sala, la interacción con el arreglo y el ajuste de dirección.
Paso 2: Determinar la contribución de un único gabinete a la mayor distancia de proyección
Si se utiliza un gabinete E-LY212 como fuente de referencia (SPL máximo en graves = $133\text{ dB}$), su nivel a 35 metros es:
$133\text{ dB} - 31\text{ dB} = 102\text{ dB SPL}$
Esto representa aproximadamente 8 dB por debajo del objetivo de proyecto establecido en $110\text{ dB}$. Un solo gabinete no es suficiente, incluso antes de considerar la cobertura vertical y la consistencia entre los asientos.
Paso 3: Ajustar la cantidad de altavoces para lograr acoplamiento acústico adecuado
Cuando se dispone en fila vertical un conjunto de gabinetes pasivos idénticos, estos aumentan la salida acústica gracias al acoplamiento y a una mayor potencia total del amplificador. La ganancia real depende de la frecuencia, el espaciado entre los elementos, su ángulo de dispersión, y de cuánta parte del conjunto cubre efectivamente al mismo oyente. Para realizar cálculos de adquisición, utilizo una ganancia conservadora del $3\text{ dB}$ por duplicación:
- 1× E-LY212 en el punto más alejado = $102\text{ dB}$
- Combinación de 2× E-LY212 = $102 + 3 = 105\text{ dB}$
- Combinación de 4× E-LY212 = $105 + 3 = 108\text{ dB}$
- Combinación de 8× E-LY212 = $108 + 3 = 111\text{ dB}$
Conclusión del cálculo: La respuesta matemática clara es que un único grupo de altavoces necesita más de cuatro cajas si uno de ellos debe alcanzar el nivel $110\text{ dB}$ en el asiento más alejado, según este modelo conservador. En una disposición real de sala con altavoces a izquierda/derecha, la elección final también depende de la anchura del público, la altura del borde decorativo, la orientación vertical y el grado de superposición entre los dos grupos de altavoces. Para este tamaño de gimnasio, normalmente especificaría 2 grupos (izquierda/derecha), cada uno con 4 cajas E-LY212 (un total de 8 unidades) como cotización inicial, y luego confirmaría el margen en las filas más alejadas mediante simulaciones acústicas o ajustes in situ. Si la zona posterior del público está cubierta principalmente por un solo grupo de altavoces, o si el lugar requiere niveles de reproducción musical más altos, la especificación más segura es de 6 cajas por lado.
Guía de compatibilidad de hardware: La ley del margen del amplificador
Una vez establecido el número de altavoces, la compatibilidad con el amplificador determina si el sistema podrá cumplir con los requisitos diseñados en el sitio real. Muchos fallos que parecen deberse a “altavoces defectuosos” son en realidad problemas relacionados con el margen del amplificador.
La trampa térmica por potencia insuficiente (“Un caballo pequeño tirando de un carro grande”)
Un error común en las adquisiciones es asumir que “un altavoz $800\text{W}$ puede utilizarse con un amplificador $600\text{W}$, siempre y cuando el operador no suba demasiado el volumen”. En la práctica, este razonamiento daña los transductores.

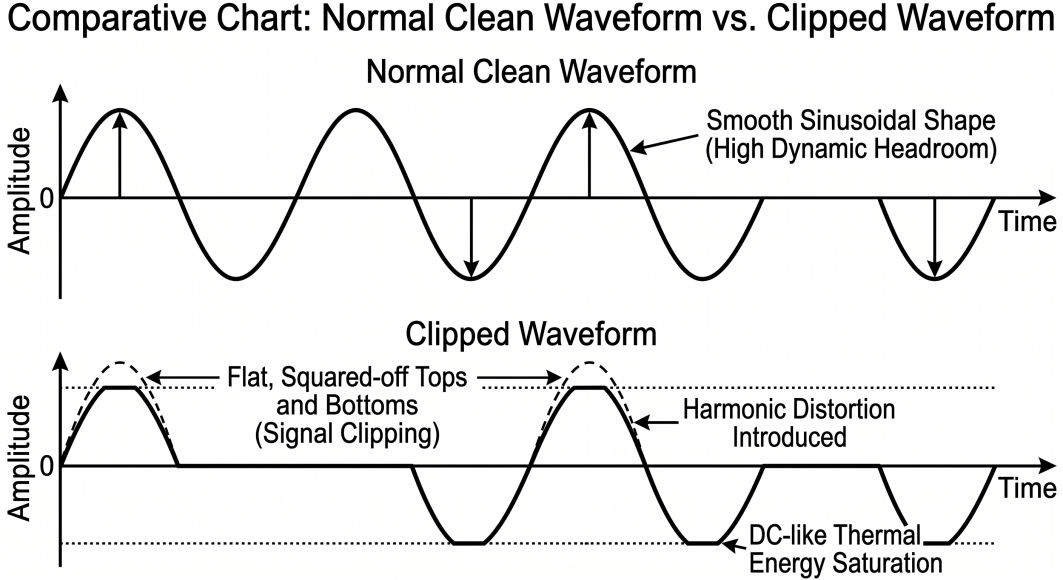

Usar una potencia insuficiente es peligroso, ya que el operador suele compensarlo aumentando la salida del mezclador o el ganancia del procesador. Una vez que el amplificador agota su rango de voltaje, se produce clipping. La onda senoidal redondeada se vuelve plana en sus extremos, y la señal comienza a comportarse más como una onda cuadrada que como música o voz.
Una forma de onda con clipping genera armónicos de alta frecuencia y energía térmica sostenida. El crossover pasivo transfiere una gran parte de esta carga al transductor de compresión. La bobina de voz en los transductores de alta frecuencia es pequeña, por lo que no tarda en acumular calor. Por eso, un amplificador débil sometido a clipping puede dañar un tweeter más rápidamente que un amplificador más potente operando de manera adecuada.
La solución: fórmula de potencia continua de 1,5 a 2 veces
Para instalaciones profesionales, la salida continua nominal del amplificador debe ser generalmente de 1,5 a 2 veces la capacidad de manejo de potencia continua del altavoz.
Para la caja de array lineal Nezha E-LY212 (con impedancia nominal continua de $800\text{W}$ a $8\text{ ohms}$), la salida de amplificador recomendada es aproximadamente de 1200 W a 1500 W por canal hacia una carga de 8 ohmios.
En el documento “2026 EGT E-CATALOG.pdf”, el amplificador de potencia profesional de la serie EGT BH, modelo BH1500, se ajusta a este rango.
Ajuste exacto de potencia: El BH1500 entrega 1500 W × 2 canales a 8 ohmios bajo cargas estéreo estándar.
Esto cumple con la regla del margen de maniobra de 1,5× a 2× para el gabinete E-LY212. Su topología de Clase H también es adecuada para instalaciones fijas de alta potencia donde son importantes la eficiencia y el control térmico. El factor de atenuación indicado de >223 permite al amplificador ejercer un control firme sobre la bobina de voz de baja frecuencia, lo que ayuda a reducir las respuestas inestables en los rangos bajos en espacios reflectantes como gimnasios.
Para monitores de escenario o altavoces de relleno que utilizan gabinetes de menor potencia $8\text{-ohm}$, los amplificadores de cuatro canales de la serie AK de EGT (por ejemplo, AK41000, 1000 W × 4 @ 8 ohmios) pueden ser una opción práctica. El formato de cuatro canales ahorra espacio en el rack y cableado en zonas distribuidas, mientras que el transformador toroidal y los circuitos de protección (arranque suave, cortocircuito, protección contra corriente continua y limitación de picos) resultan útiles para sistemas instalados que operan durante largo tiempo.
Puntos clave prácticos para ingenieros profesionales: errores comunes en el campo que deben evitarse
Antes de finalizar la lista de equipos, siempre reviso dos detalles que son fáciles de pasar por alto en la oficina y cuyo arreglo resulta costoso después de la instalación:
La trampa de sobrecarga de 2 ohmios:
Los equipos de instalación a veces intentan ahorrar canales de amplificador conectando tres o cuatro altavoces pasivos $8\text{-ohm}$ en paralelo en un mismo canal. Cuatro gabinetes $8\text{-ohm}$ en paralelo reducen la carga total a 2 ohmios. Muchos amplificadores profesionales pueden soportar una carga de 2 ohmios durante un tiempo limitado, pero el funcionamiento continuo a dicha impedancia genera mucho calor y puede activar mecanismos de protección o limitación de corriente. Regla práctica: Mantenga la carga en paralelo en un máximo de dos altavoces de 8 ohmios por canal (conservando así una carga estable de 4 ohmios) para garantizar márgenes de seguridad.Pérdidas de potencia debido al calibre del cable:
No combine altavoces de alta potencia con amplificadores de alta atenuación utilizando cables de aluminio recubierto de cobre $1\text{ mm²}$ delgados. Las longas distancias con secciones transversales pequeñas aumentan la resistencia, desperdician energía del amplificador y reducen la atenuación en los drivers. Para trayectos superiores a 20 metros y potencias de altavoz mayores que $500\text{W}$, especifique cables profesionales para altavoces de cobre libre de oxígeno (OFC) de alta pureza con sección de 2,5 mm² (o más gruesos). Se trata de un gasto menor en comparación con reemplazar drivers o explicar la falta de graves durante las pruebas de aceptación.
Resumen
Un sistema de sonido profesional fiable no se construye a base de conjeturas. Comience con el SPL requerido en el asiento más alejado, reste la pérdida debida a la distancia, compare el resultado con el SPL máximo del gabinete y luego añada suficientes gabinetes y margen de potencia en el amplificador para evitar que el sistema sufra distorsiones.
Para los equipos de adquisiciones, la secuencia útil sigue siendo sencilla: SPL objetivo $\rightarrow$ Atenuación por distancia $\rightarrow$ SPL máximo del gabinete $\rightarrow$ Escalado del margen de potencia del amplificador. Si estos cuatro valores están claramente definidos en la propuesta, la lista de equipos resulta más fácil de justificar, de ajustar y es mucho menos probable que genere problemas tras la entrega. EGT Audio (Leiyu Sound Device Factory) diseña sus sistemas de sonido comerciales basándose en mediciones reales de salida, una correspondencia realista entre potencias y un margen de seguridad adecuado para cuando la sala esté llena de personas.
