서론
한때 페스티벌의 사운드 엔지니어링 룸이나 앰프 설비를 들어서면, 거대한 4RU 크기의 Class-AB 및 Class-H 방식의 강력한 앰프들로 가득 찬 높은 강철 랙들을 마주하곤 했습니다. 이 앰프들은 매우 신뢰성이 높고 음악적 투명도도 우수했지만, 무거워서 운반이 힘들었으며 엄청난 열량을 발생시켰고 현장 발전기로부터 막대한 전력을 소모했습니다.
초기의 스위칭 모드 Class-D 앰프들이 투어용 장비에 도입되었을 때, 경험이 풍부한 엔지니어들은 당연히 회의적이었습니다. 초기 모델들은 거친 펄스 폭 변조(PWM), 데드 타임으로 인한 크로스오버 왜곡, 고주파 영역에서의 스위칭 아티팩트, 그리고 동적 스피커 임피던스와의 심각한 출력 필터 상호작용 문제를 안고 있었습니다.
지난 10년간 이러한 상황은 근본적으로 변화했습니다. 고속 스위칭 소자, 클로즈드-루프 피드백 구조, 그리고 액티브 파워 팩터 보정(PFC) 기능을 갖춘 스위칭 모드 전원 공급 장치(SMPS)의 발전 덕분에 Class-D 앰프는 단순한 저비용 대안에서 투어용 사운드 리인포슈먼트 분야의 확고한 표준으로 자리 잡았습니다. 액티브 스피커 캐비닛 내에 내장된 DSP와 결합된 Class-D 앰프는 기존의 아날로그 앰프들과 동등한 성능을 넘어, 지속적인 음압 레벨과 빠른 응답 속도를 제공하여 패시브 시스템으로는 도저히 구현할 수 없는 성능을 선보입니다.
핵심 기술 분석: 현대 Class-D 앰프의 기술적 진보
현대 Class-D 앰프가 왜 오늘날 고출력 사운드 리인포슈먼트 분야에서 우위를 차지하는지 이해하려면, 기존 앰프들의 물리적 한계인 전도 손실, 스위칭 속도의 제약, 그리고 패시브 필터의 상호작용 문제를 살펴볼 필요가 있습니다.
1. 광대역 갭 반도체(GaN 및 SiC)
초기 Class-D 모듈들은 스위칭 속도가 제한적인 실리콘 MOSFET을 사용했습니다. 하이사이드와 로우사이드 스위치가 순간적으로 동시에 작동하는 샷스루 전류를 방지하기 위해 설계자들은 “데드 타임”을 도입해야 했습니다. 바로 이 데드 타임이 중고주파 영역에서의 심한 홀수 차수 고조파의 주된 원인이었습니다.
갈륨 나이트라이드(GaN)와 실리콘 카바이드(SiC) 스위치의 도입으로 게이트 충전량과 출력 커패시턴스가 획기적으로 줄어들었습니다. GaN 소자는 마이크로초가 아닌 나노초 단위로 스위칭되며, 400 kHz에서 1 MHz에 달하는 높은 주파수에서 작동합니다. 이를 통해 엔지니어들은 데드 타임을 거의 제로에 가깝게 줄일 수 있게 되었으며, 초기 설계의 거친 음질 문제를 해결하고 스튜디오급 Class-A/AB 앰프에 버금가는 극도로 낮은 총 고조파 왜곡(THD+N) 수치를 달성할 수 있게 되었습니다.

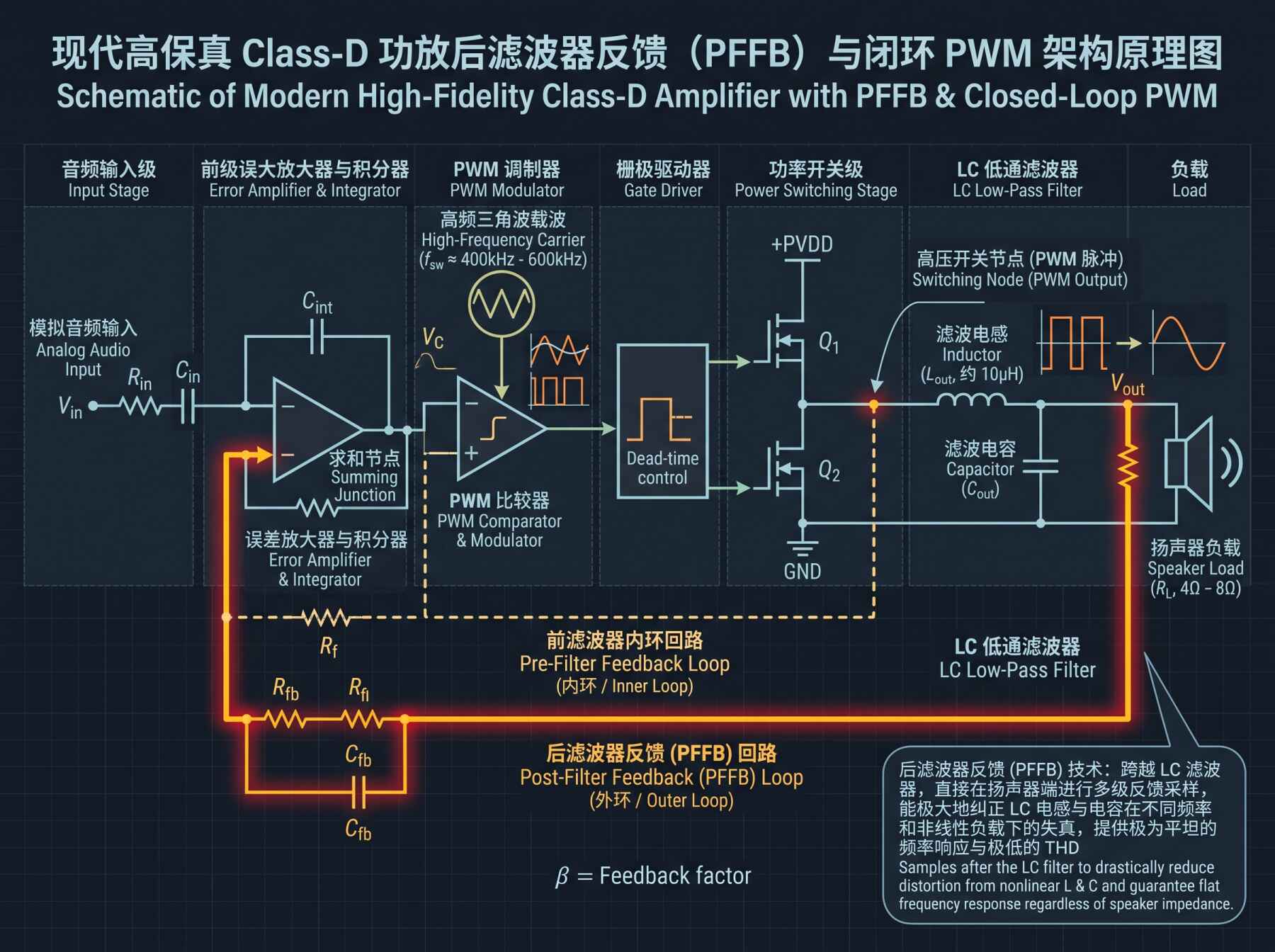

2. 포스트-필터 피드백(PFFB) 구조
Class-D 앰프는 신호가 스피커 단자에 도달하기 전에 고주파 PWM 반송파를 제거하기 위해 저역 통과형 출력 LC 필터(인덕터-커패시터)가 필요합니다. 초기의 오픈-루프나 프리-필터 피드백 구조에서는 이 LC 필터의 임피던스가 스피커 돔의 주파수에 따라 변하는 반응형 임피던스와 직접 상호작용했습니다. 2 kHz에서 임피던스가 최대가 되는 스피커의 경우 제어되지 않는 음압 피크가 발생했으며, 10 kHz에서 임피던스가 낮아지는 경우에는 조기에 주파수 응답이 떨어지는 문제가 있었습니다.
현대의 투어용 앰프 모듈들은 정교한 포스트-필터 피드백(PFFB) 네트워크를 사용합니다. LC 필터 후단의 스피커 단자에서 직접 오차 보정 피드백 루프를 가져오는 방식을 통해, 앰프는 필터의 비선형성과 동적 임피던스 변화를 실시간으로 보상합니다. 그 결과, 16옴의 고주파 컴프레션 드라이버든, 2옴의 인덕티브 서브우퍼 배열이든 상관없이 일정한 주파수 응답을 유지할 수 있습니다.
3. 액티브 파워 팩터 보정(PFC) 기능이 탑재된 정밀 SMPS
안정적인 전력 공급원이 없으면 앰프는 깨끗한 음향 전력을 생성할 수 없습니다. 기존의 선형 전원 공급 장치는 서브우퍼가 40Hz의 저주파 음을 지속적으로 재생할 때 심각한 전압 하락 현상을 보였습니다. 현대의 투어용 장비들은 정전압 스위칭 전원 공급 장치와 액티브 PFC 기술을 결합하여 사용합니다. 액티브 PFC는 입력 전류 파형을 주전원 전압 파형에 맞게 지속적으로 조절함으로써 전력 계수를 0.99에 가깝게 유지합니다. 이를 통해 앰프는 85V부터 265V까지의 교류 전압에서도 깨끗하고 연속적인 전력을 공급받을 수 있으며, 높은 음압 레벨의 상황에서도 전원 공급에 문제가 생기지 않습니다.
| 성능 지표 | 기존 Class-AB 방식 | 하이브리드 Class-TD/Class-H 방식 | 고급 Class-D (GaN 및 PFFB) 방식 |
|---|---|---|---|
| 이론상의 열 효율 | 50% – 65% | 75% – 82% | 92% – 96% |
| 일반적인 전력 밀도 | 4RU당 1.5 – 2.5 kW (35+ kg) | 2RU당 4 – 10 kW (12 – 16 kg) | 1RU/2RU당 최대 20 kW (< 10 kg) |
| 출력 단계의 발열량 | 매우 높음 (강력한 강제 공기 냉각 필요) | 보통에서 높음 | 매우 낮음 (콤팩트한 열 방출 구조) |
| 부하 임피던스 의존성 | 거의 없음 (부하와 무관) | 거의 없음 | 무시할 수 있음 (PFFB를 통해 해결) |
| 스위칭 주파수 | 해당 사항 없음 (선형 방식) | 가변 추적 레일 | 400 kHz – 1.2 MHz (GaN을 활용한 초고속 스위칭) |
| 과도 응답 속도 | 바이폴라 트랜지스터에 의해 제한됨 | 높음 | 매우 빠름 (즉각적인 SMPS 레일 반응) |
현장 적용 사례: 야외 페스티벌에서의 액티브 어레이 효율성
80미터 거리까지 110 dBA의 연속적인 음량을 제공해야 하는 야외 페스티벌의 메인 스테이지에서는 시스템의 효율성이 전력 인프라와 음향의 일관성에 직접적인 영향을 미칩니다. 기존의 방식은 무대 뒤편 40미터 떨어진 곳에 외부 앰프 랙을 설치하고, 4mm²(11 AWG) 굵기의 스피커 멀티코어 케이블을 통해 패시브 스피커와 연결하는 방식이었습니다.
이 프로젝트에서는 각 스피커 유닛에 2,500W RMS의 출력을 제공하는 3개의 앰프가 내장된 EGT LA-212A 액티브 라인 어레이 시스템과, 지연 효과를 위해 EGT DA-4150T 투어용 전력 공급 장치가 장착된 중앙 드라이브 랙을 함께 사용했습니다. 앰프 모듈을 스피커 유닛 내부에 직접 통합함으로써 출력 단계와 스피커 간의 패시브 케이블 연결을 없앨 수 있었습니다. 일반적으로 40미터 길이의 두꺼운 구리 스피커 케이블은 약 0.35옴의 루프 저항을 유발하는데, 대전류를 필요로 하는 서브우퍼나 대형 12인치 드라이버를 사용할 경우 이러한 케이블 저항으로 인해 앰프 채널에서는 1,000 이상이었던 댐핑 팩터가 스피커 보이스 코일 단에서는 25 미만으로 떨어지게 됩니다. 그 결과 저역대 응답이 느려지고 열 에너지가 낭비됩니다.
액티브 아키텍처를 채택함으로써 Class-D 출력 단계는 네오디뮴 보이스 코일로부터 20센티미터도 채 떨어지지 않은 곳에 위치하게 됩니다. 이로 인해 스피커 단에서의 댐핑 팩터는 1,200을 상회하며, DSP는 스피커 돔의 움직임을 완전히 제어할 수 있어 과도한 음향 신호도 즉시 억제할 수 있습니다.
| 분배 단계 | 신호/입력 단계 | 처리 및 조건 조절 단계 | 증폭/드라이브 단계 | 물리적 음향 변환기 |
|---|---|---|---|---|
| 1단계: 주전원 분배 | 이중 중복형 32A CEE Form M 주전원 | 액티브 PFC 정전압 조절 (85–265V) | 내장형 정전압 SMPS 레일 | 직접 연결된 고전류 DC 레일 |
| 2단계: 신호 수신 및 제어 | Milan AVB / 아날로그 중복 백업 방식 | 96 kHz 64비트 부동소수점 DSP | 통합형 3채널 Class-D 단계 | 케이블 손실이 없는 직접 연결 방식 |
| 3단계: 저주파 드라이브 | 수신된 시스템 믹스 신호 (45–350 Hz) | 선형 위상 FIR 밴드패스 필터 및 동적 열 모델링 | 1,500W RMS GaN 출력 단계 | 듀얼 12인치 네오디뮴 고움직임형 서브우퍼 |
| 4단계: 고주파 파형 생성 | 수신된 시스템 믹스 신호 (350 |
“최대 음악 출력” 사양의 함정 주의:
시스템의 여유 출력을 순간적인 피크 값이나 10밀리초 단위의 최대 출력 수치에 기반하여 결정해서는 안 됩니다. 고에너지 전자 음악이나 현대적인 라이브 믹스는 높은 크레스트 팩터와 긴 듀티 사이클을 특징으로 합니다. 따라서 모든 채널이 동시에 작동할 때 최소 200밀리초에서 1초 동안 지속되는 RMS 출력을 보장하는 Class-D 모듈을 선택해야 합니다. 최대 4,000W의 피크 출력을 자랑하지만 킥 드럼 소리가 두 번 울린 후에는 연속 출력이 400W로 줄어드는 앰프는 저역대의 여유 출력을 크게 제한할 것입니다.백엠프와 역전압 문제:
고강도 움직임을 보이는 서브우퍼가 감속할 때, 움직이는 보이스 코일은 발전기 역할을 하여 백엠프(Back-EMF)를 앰프의 출력 단계로 다시 공급합니다. 하프 브리지 구조의 Class-D 앰프에서는 이 에너지가 전원 공급 레일의 전압을 파괴적인 수준까지 끌어올릴 수 있습니다. 따라서 전압 과부하로 인한 정지를 방지하기 위해 풀 브리지(BTL) 출력 구조나 재생 에너지를 효과적으로 소산하거나 재활용할 수 있는 지능형 에너지 회수형 전원 공급 장치를 사용해야 합니다.발전기 용량 및 위상 균형:
액티브 PFC 기능이 탑재된 Class-D 앰프는 매우 효율적이지만, 여러 고밀도 투어용 랙을 현장 디젤 발전기로 구동할 경우 세심한 주의가 필요합니다. 제어 장치가 불안정한 발전기는 투어 장비가 최대 출력 상태에서 조용한 아코스틱 휴식 상태로 전환할 때 전압이 과도하게 상승할 수 있습니다. 항상 발전기의 여유 출력 여유분을 20%에서 30% 정도 확보하고, 액티브 캐비닛들을 세 상변에 균등하게 분배해야 합니다.음향 챔버와 전자 부품의 분리:

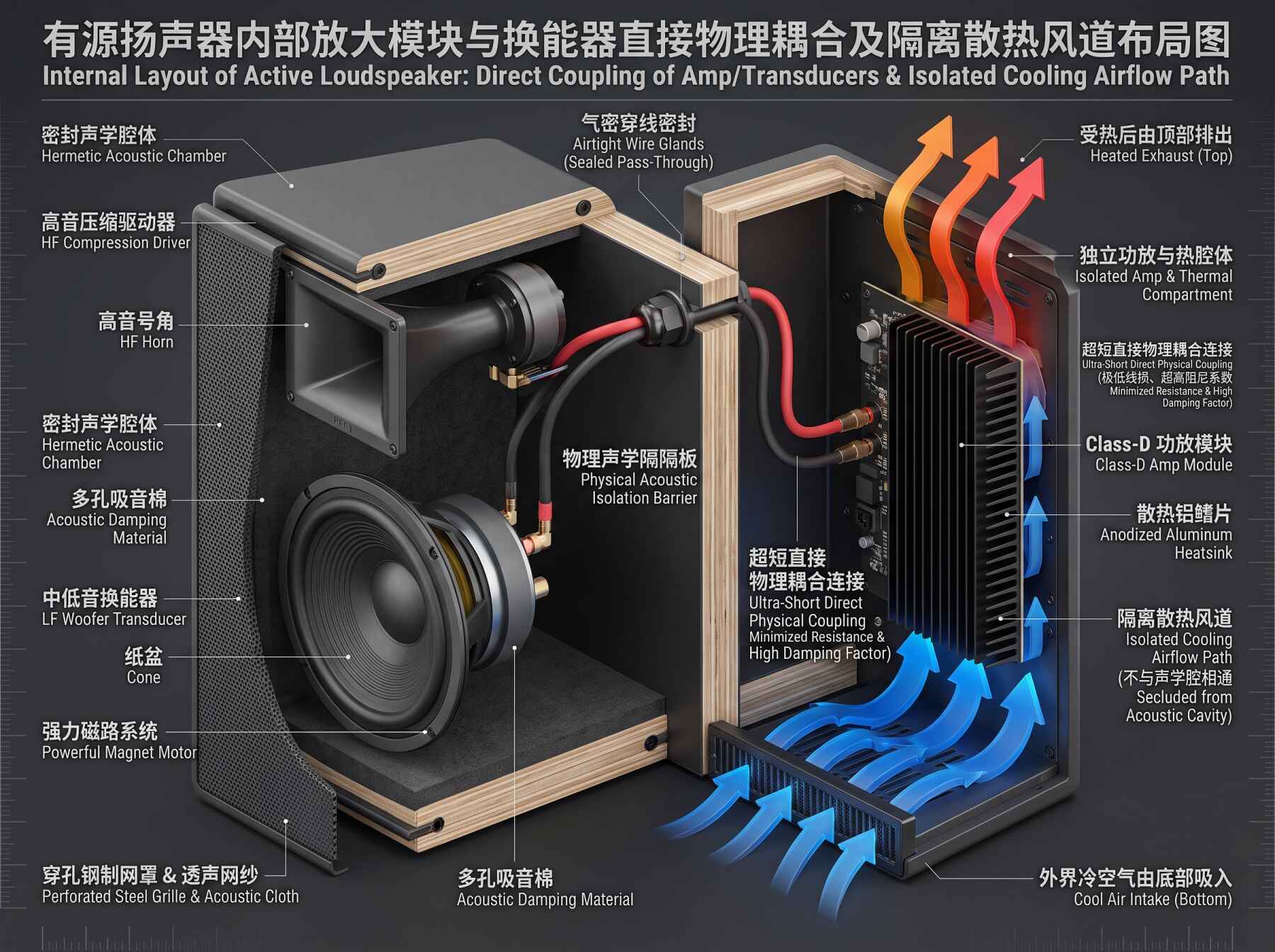

액티브 캐비닛 설계에서는 앰프의 전자 부품과 DSP 보드를 포트가 있는 서브우퍼나 저주파 캐비닛의 내부 음향 챔버에 노출시켜서는 안 됩니다. 캐비닛 내부의 극심한 공기 압력(종종 150 dB SPL을 초과)은 표면 실장형 커패시터와 인덕터를 물리적으로 진동시켜 마이크로폰 노이즈나 기계적 마모를 유발할 수 있습니다. 고성능 액티브 스피커의 경우 반드시 앰프 모듈을 밀폐된, 외부에 방열판이 있는 알루미늄 하우징 내부에 분리하여 배치해야 합니다.
업계 결론
Class-D 앰프의 발전은 단순히 장비의 무게를 줄이거나 랙의 무게를 경감시키는 수준의 진화가 아닙니다. 이는 전기 에너지가 음압으로 변환되는 방식 자체의 근본적인 변화를 의미합니다. 초고속 광대역 갭 반도체, 클로즈드-루프 포스트 필터 피드백, 그리고 직접적인 변환기 결합 기술을 결합함으로써, 현대의 액티브 시스템들은 아날로그 시대의 철제 앰프들로는 상상조차 할 수 없었던 음압 수준, 순간적인 반응 속도, 그리고 열적 안정성을 실현하고 있습니다. 디지털 제어 아키텍처와 전력 전자 기술이 계속해서 융합됨에 따라, 앰프와 스피커 사이의 경계는 더 이상 존재하지 않으며, 하나의 고정밀 음향 장치로 통합되고 있습니다.
