Введение: Эпоха тяжелых железных усилителей осталась позади
Если вы когда-либо занимались загрузкой стоек усилителей в грузовики во время туров в 1990-х или начале 2000-х годов, ваша память наверняка хранит воспоминания об эпохе линейных источников питания. Стандартная 12U туровая стойка, загруженная тремя-четырьмя мощными усилителями класса AB или класса H, легко превышала вес в 140 кг (300 фунтов). Причина была проста: огромные тороидальные трансформаторы с медными обмотками и множество тяжелых электролитических конденсаторов.
Помимо огромной физической нагрузки на сотрудников, занимающихся настройкой оборудования на сцене, и проблем с транспортировкой, электрические характеристики таких систем были крайне негативными. На крупных открытых фестивалях звуковые команды обычно увеличивали мощность дизельных генераторов в три раза, чтобы избежать падения напряжения при сильных низкочастотных сигналах. В постоянных установках, таких как спортивные арены и театральные залы, менеджеры обнаружили, что на каждый киловатт мощности, поступающий в звуковую систему, их механические системы вентиляции и кондиционирования потребляли почти столько же энергии, пытаясь устранить избыточное тепло из помещений, где располагалось оборудование.
Сегодня индустрия профессионального аудио переживает тихую революцию. Под влиянием строгих международных требований к энергопотреблению, роста стоимости транспортировки оборудования во время туров и необходимости повышения плотности каналов при сокращении размеров установок, переход на высокочастотные источники питания схемы переключения и регулируемые усилители класса D уже не является роскошью — это необходимое инженерное решение.
Основной технический анализ: Почему SMPS и PFC изменили принципы подачи питания
Чтобы понять, почему современные профессиональные усилители работают при более низкой температуре и меньшем весе, необходимо взглянуть не только на саму стадию усиления звука, но и на источник питания, который ее обеспечивает.
1. Физика трансформатора: частота против массы
В традиционном линейном источнике питания трансформатор работает на частоте сети (50 Гц или 60 Гц). Согласно закону индукции Фарадея:
$\mathcal{E} = -N \frac{d\Phi}{dt}$
Площадь поперечного сечения магнитного ядра и количество первичных обмоток, необходимых для предотвращения насыщения ядра, обратно пропорциональны частоте работы. При 50 Гц для передачи мощности в 3 000–5 000 ватт требуется огромное железное или кремний-стальное ядро, обмотанное толстыми медными проводами.
SMPS обходит эту проблему, сначала преобразуя входное переменное напряжение 50/60 Гц в высоковольтную постоянную магистраль, а затем преобразуя это постоянное напряжение с помощью высокоскоростных MOSFET-ов или IGBT-ов на частотах от 100 кГц до 250 кГц. Поскольку скорость изменения магнитного потока ($d\Phi/dt$) при 150 кГц в несколько тысяч раз выше, чем при 50 Гц, размер трансформаторного ядра сокращается с размеров шара для боулинга до размеров кофейной чашки, причем для этого используются легкие ферритовые материалы с высокой проницаемостью.
| Характеристика архитектуры | Традиционный линейный источник (50/60 Гц) | Базовый SMPS (нерегулируемый / без PFC) | Развитый регулируемый SMPS с активным PFC |
|---|---|---|---|
| Масса трансформатора питания | 12 кг – 25 кг на единицу | 0,8 кг – 1,8 кг на единицу | 0,8 кг – 1,5 кг на единицу |
| Эффективность работы | 55% – 65% | 78% – 85% | 90% – 95% |
| Коэффициент мощности ($\cos \phi$) | ~0,70 – 0,75 | ~0,55 – 0,65 | >0,98 (почти единица) |
| Диапазон напряжения сети | Фиксированный (например, 230 В ±10% или 115 В) | Узкий диапазон (требуется переключатель) | Универсальный (автоматическое определение 85 В – 265 В) |
| Падение напряжения на магистралях при высокой нагрузке | Значительное (пропорционально падению напряжения в сети) | Умеренное | Незначительное (активно регулируемые постоянные магистрали) |
2. Коррекция активного коэффициента мощности (PFC): Прекращение изъятия мощности из сети

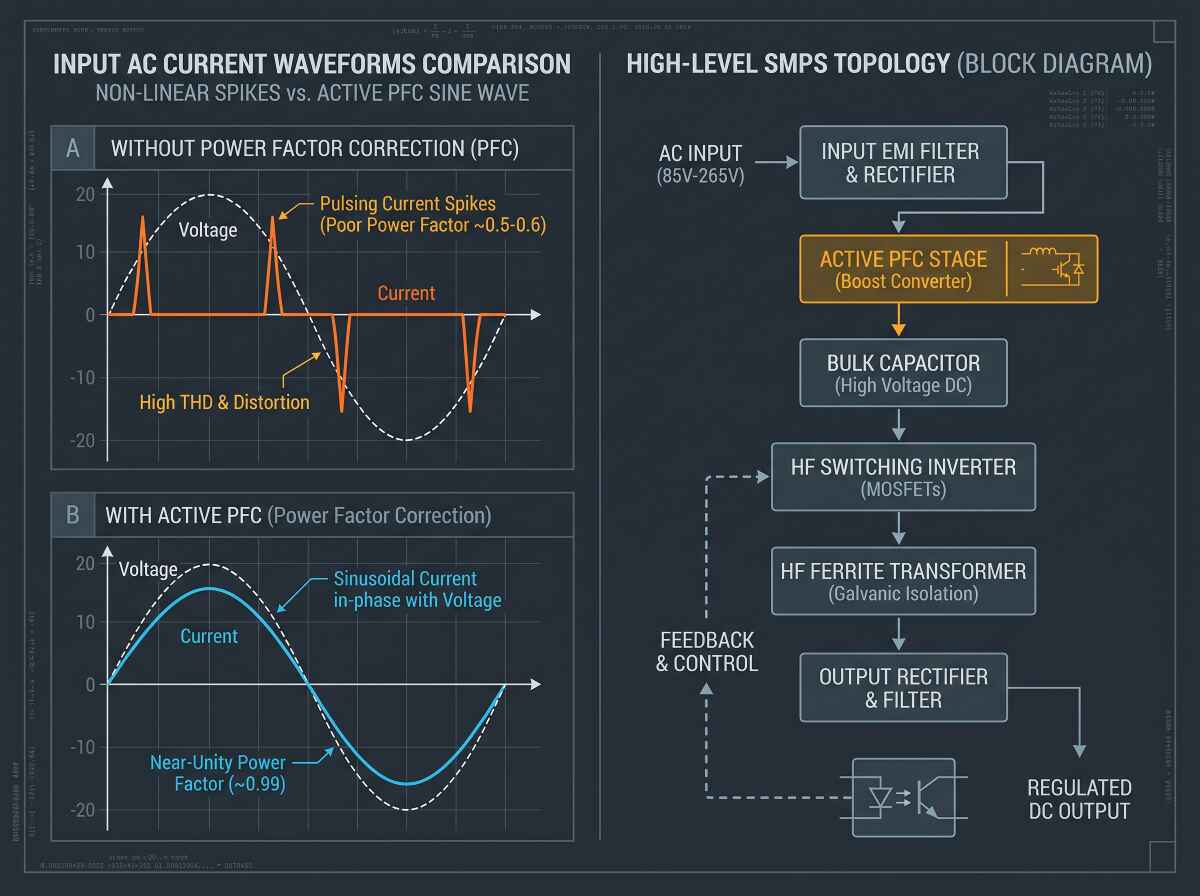

Одного лишь источника питания с переключающимся режимом недостаточно для решения всех электрических проблем. Стандартные выпрямители заимствуют ток из сети переменного тока только в моменты максимального значения напряжения, когда напряжение в сети превышает напряжение на конденсаторах накопления. Это приводит к появлению узких импульсов тока с высокой амплитудой, что снижает коэффициент мощности ($\text{PF} \approx 0.6$) и вызывает серьезные гармонические искажения в сети.
Именно здесь становится необходимой активная коррекция коэффициента мощности:
- Формирование формы волны: В схеме активного PFC между выпрямителем и основными конденсаторами накопления используется высокоскоростной повышающий преобразователь. Он заставляет ток входа следовать по форме и фазе синусоиды входного напряжения переменного тока.
- Полноценное использование мощности: Достигая коэффициента мощности выше 0,98, видимая мощность ($\text{kVA}$) совпадает с реальной мощностью ($\text{kW}$). Это позволяет усилителю получать значительно больше полезной непрерывной и импульсной мощности от стандартного предохранителя на 16 А или 20 А без чрезмерных аварийных отключений.
- Универсальная регулировка напряжения: Активный PFC функционирует как регулируемый предварительный регулятор. Независимо от того, поступает ли чистое европейское напряжение 240 В, грязное напряжение от генератора 100 В на сельском фестивале или наблюдаются сильные падения напряжения днем до уровня 90 В, внутренние цепи постоянного тока остаются на оптимальном уровне напряжения по проекту.
3. Восстановление энергии и реактивные нагрузки на колонки
Колонки — это не просто ненасыщающие резисторы; это динамические, сложные реактивные нагрузки, состоящие из индуктивности катушки голоса, устойчивости крепления и обратной электромотрической силы (Back-EMF). Когда конус тяжелого сабвуфера диаметром 18 дюймов или 21 дюйм замедляется после резкого импульса звука, его магнитно-двигательная конструкция действует как генератор, возвращая электрическую энергию обратно через выходные терминалы усилителя.
Традиционные усилители класса AB обычно тратят эту отраженную энергию в виде лишнего тепла внутри выходных транзисторов. Современные высокоэффективные усилители класса D в сочетании с двунаправленными архитектурами SMPS способны перехватывать эту обратную электромотрическую силу и возвращать реактивную энергию в конденсаторы накопления внутреннего источника питания, вместо того чтобы тратить ее на охлаждение.
Практическое применение и пример анализа: Переоснащение для гастролей против модернизации арены
Чтобы представить эти показатели в более четком экономическом и операционном контексте, рассмотрим реальную ситуацию: модернизацию 8-рейковой системы на 32 канала, обеспечивающей звуком среднего размера арену во время гастролей (16 сабвуферов диаметром 18 дюймов и 16 высокоэффективных модулей линейных массивов).

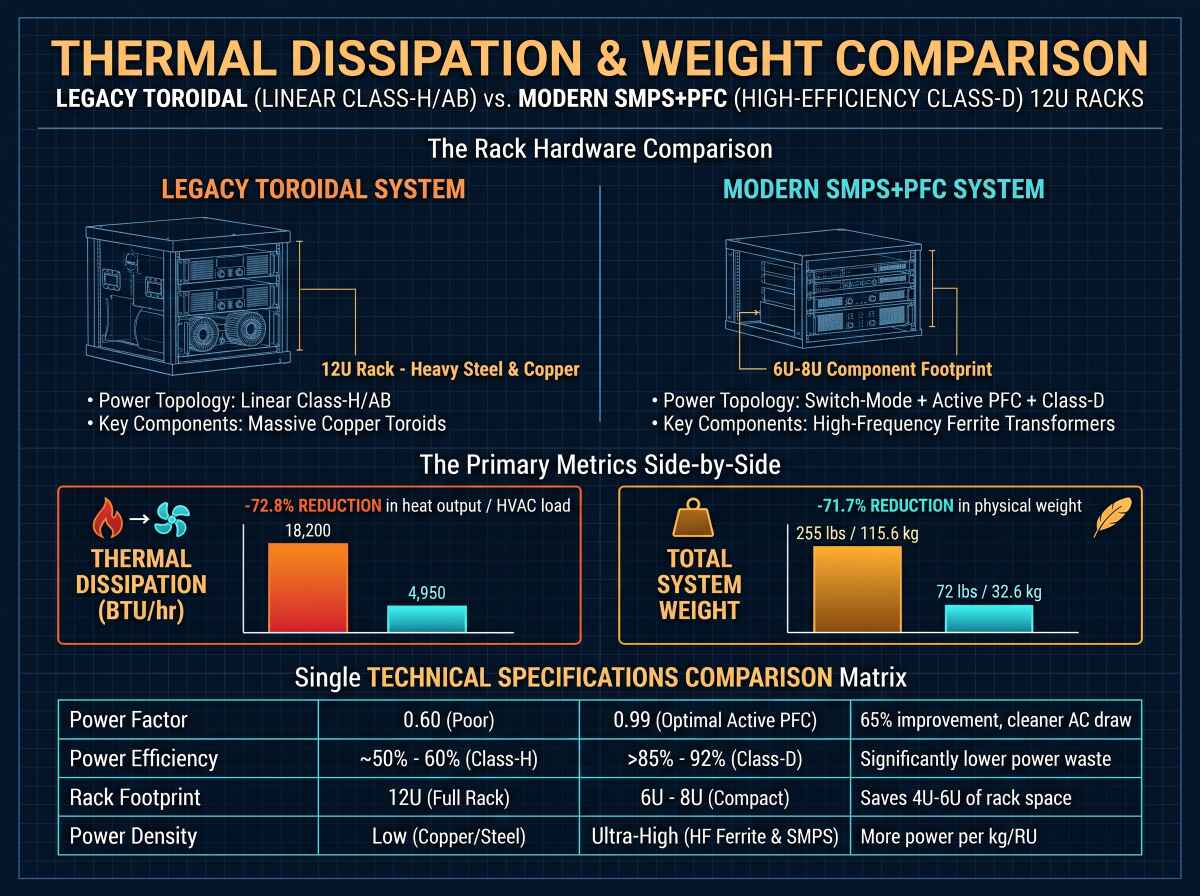

| Показатель системы | Традиционная система (класс H + линейный тороидальный источник питания) | Модернизированная система (EGT Audio PL-Series SMPS + активный PFC) | Чистое техническое улучшение |
|---|---|---|---|
| Общее количество усилителей | 16 устройств (2 канала, по 3U каждое) | 8 устройств (4 канала, по 2U каждое) | Сокращение площади размещения на 67% (с 48U до 16U) |
| Общий вес аппаратуры усилителей | ~560 кг (1,234 фунта) | ~96 кг (211 фунтов) | Сокращение веса на 464 кг (-83% веса при транспортировке) |
| Средняя тепловая мощность | ~14,200 BTU/ч (в режиме покоя/номинальной нагрузки) | ~3,100 BTU/ч (при номинальной нагрузке) | Сокращение генерации тепла на 78% |
| Максимальное потребление тока от сети (3 фазы, 400 В) | 3 × 38 А (импульсы тока, коэффициент мощности 0,65) | 3 × 14 А (сбалансированная синусоида, коэффициент мощности 0,98) | Освобождается мощность генератора для освещения/видео |
| Нагрузка на систему охлаждения в здании | ~4,1 кВт мощности охлаждения | ~0,9 кВт мощности охлаждения | Значительная ежемесячная экономия на коммунальных услугах |
В логистике гастролей снижение веса стойки усилителей почти на полтонны напрямую приводит к уменьшению стоимости авиаперевозок с избыточным весом, меньшему расходу топлива на километр транспортировки и более быстрой установке оборудования двумя специалистами. В муниципальных учреждениях — таких как центры исполнительских искусств и спортивные стадионы, где системы работают 14 часов в сутки — значительное снижение объема тепла, отводимого системами охлаждения, напрямую сокращает ежемесячные расходы на электроэнергию.
Профессиональные советы и распространенные ошибки на практике
Несмотря на высокую надежность современных преобразователей питания с активной коррекцией частотного спектра, переход на высокочастотные, высокоэффективные схемы сопряжен с уникальными инженерными вызовами, на которые должны обращать внимание инженеры, работающие на объектах, и проектировщики систем:
1. Проблема тройных гармоник на нейтральных проводниках трехфазной сети
- Проблема: При использовании старых преобразователей питания без активной коррекции частотного спектра в стандартной трехфазной сети (схема «звезда») токи третьей, девятой и пятнадцатой гармоник не нивелируются в нейтральном проводнике; напротив, они складываются между собой.
- Последствия на практике: Может показаться, что токи на фазах A, B и C находятся в пределах безопасных значений — 18 А, — но нейтральный провод из-за этого перегревается из-за превышения его номинала!
- Решение: Убедитесь, что все стойки усилителей с высокой плотностью оснащены усилителями с активной коррекцией частотного спектра. В качестве альтернативы увеличьте диаметр нейтрального кабеля до уровня 150–200% диаметра фазных проводников при работе с устаревшими преобразователями питания без такой коррекции.
2. Определение мощности генераторов с учетом пиковых нагрузок преобразователей питания
- Проблема: Аудиосигналы обладают высокой динамикой, при этом коэффициенты пика к среднему значению составляют обычно от 6 дБ до 14 дБ. Инженер может рассчитать, что современная стойка усилителей с преобразователем питания потребляет в среднем всего 4 кВт, и решить, что достаточно генератора мощностью 8 кВА.
- Последствия на практике: При появлении низкочастотных колебаний 35 Гц внезапный рост тока приводит к скачкам напряжения, которые вызывают сбои в автоматическом регуляторе напряжения генератора. Чрезмерная реакция регулятора может привести к перенапряжению, повреждающему чувствительные цифровые консоли или устройства DSP.
- Решение: Определяйте мощность генераторов исходя из пиковых нагрузок, а не из среднего постоянного потребления. Даже при наличии активной коррекции частотного спектра сохраняйте запас прочности в размере не менее 1,8–2,2 раза по сравнению с общей динамической нагрузкой аудиосистемы.
3. Проблемы с поддержанием напряжения у сабвуферов и колебания напряжения в дешевых преобразователях питания
- Проблема: Не все схемы преобразователей питания разрабатываются одинаково. В дешевых моделях производители сокращают количество капаситоров во вторичной цепи для экономии средств, полагаясь исключительно на преобразователь для подачи тока по мере необходимости.
- Последствия на практике: Высокочастотные преобразователи могут быстро реагировать, но непрерывные низкочастотные сигналы (например, дроны синтезаторов или длительные звуки бас-барабанов в электронной музыке) требуют значительных резервов заряда. Преобразователи питания с недостаточным количеством капаситоров теряют напряжение при длительной работе с низкими частотами, что приводит к снижению динамики звука и потере четкости баса.
- Решение: Используйте профессиональные преобразователи питания для гастролей, разработанные с использованием многоступенчатых резонансных схем и обеспечивающие достаточный резерв энергии — например, архитектуры питания из серии PL от EGT Audio, которые обеспечивают непрерывную работу даже при высоких динамических нагрузках без снижения напряжения.
Заключение отрасли: Экологичная инженерия как фактор повышения качества звука
Переход индустрии профессионального аудио на преобразователи питания и усилители с экологичными технологиями — это не просто соблюдение экологических стандартов или корпоративных экологических обязательств; это фундаментальное улучшение качества аудиоинженерных решений.
Благодаря повышению частот преобразования мощности до уровня сотен килогерц и внедрению активной, интеллектуальной системы коррекции коэффициента мощности мы смогли отделить реальную выходную мощность от физической массы железных компонентов. В результате появилось новое поколение туринговых и установочных систем, которые обеспечивают более высокую мощность выхода, меньшее нагревание, сниженное потребление тока от перегруженных сетей электропитания, а также значительное сокращение эксплуатационных затрат в местах проведения мероприятий по всему миру.
В современном проектировании систем высокая эффективность уже не является компромиссом в плане запаса мощности; наоборот, именно она является основной причиной существования такого запаса.
