Revolusi Audio Hijau: Sumber Daya Listrik Tipe Switch-Mode (SMPS) dan Tren Penghematan Energi pada Penguat Profesional

Pendahuluan: Era Penggunaan Transformator Besar Sudah Berlalu

Jika Anda pernah sibuk memuat rak amplifier ke truk tur pada tahun 1990-an atau awal 2000-an, pasti Anda masih ingat era penggunaan sumber daya listrik tipe linear. Sebuah rak tur standar berukuran 12U yang dipasangi tiga hingga empat amplifier berdaya tinggi tipe Class AB atau Class H dapat mencapai berat lebih dari 140 kg (300 lbs). Penyebabnya sangat sederhana: transformator toroidal berlilit tembaga berukuran besar serta kapasitor elektrolit berat yang jumlahnya sangat banyak.

Selain beban fisik yang berat bagi staf panggung dan proses transportasi, dampak terhadap sistem kelistrikan juga sangat parah. Di festival luar ruangan berskala besar, tim suara sering kali harus menggunakan generator diesel dengan kapasitas tiga kali lebih besar hanya untuk mencegah penurunan tegangan saat ada gelombang bass yang kuat. Di fasilitas tetap seperti stadion olahraga dan auditorium teater, manajer fasilitas menemukan bahwa untuk setiap kilowatt daya yang disalurkan ke sistem suara, sistem HVAC mekanis mereka harus mengonsumsi daya yang hampir setara hanya untuk mengeluarkan energi panas yang dihasilkan dari rak-rak tersebut.

Saat ini, industri pro-audio sedang mengalami revolusi yang tenang. Didorong oleh regulasi energi internasional yang ketat, kenaikan biaya pengiriman saat tur, serta kebutuhan akan densitas saluran yang lebih tinggi dalam ruang yang semakin terbatas, peralihan ke sumber daya listrik tipe Switch-Mode Power Supplies (SMPS) berfrekuensi tinggi dan topologi Class-D yang terregulasi bukan lagi hal mewah. Hal ini merupakan prasyarat mutlak dalam bidang rekayasa.

Analisis Teknis Inti: Mengapa SMPS dan PFC Mengubah Cara Penyediaan Daya

Untuk memahami mengapa amplifier pro modern beroperasi dengan suhu yang jauh lebih rendah dan berat yang lebih ringan, kita perlu melihat lebih jauh dari tahap penguatan sinyal audio dan memeriksa sumber daya listrik yang menggerakkannya.

1. Fisika Transformator: Frekuensi vs. Massa

Pada sumber daya listrik tipe linear tradisional, transformator bekerja pada frekuensi jaringan listrik (50 Hz atau 60 Hz). Menurut hukum induksi Faraday:

$\mathcal{E} = -N \frac{d\Phi}{dt}$

Luas penampang inti magnetik dan jumlah lilitan primer yang diperlukan untuk mencegah jenuhnya inti berbanding terbalik dengan frekuensi operasi. Pada frekuensi 50 Hz, untuk mentransfer daya sebesar 3.000 hingga 5.000 Watt diperlukan inti besi atau baja silikon berukuran besar yang dililit kawat tembaga tebal.

SMPS mengatasi masalah ini dengan terlebih dahulu merectifikasi arus AC 50/60 Hz yang masuk menjadi bus DC ber tegangan tinggi, lalu memotong tegangan DC tersebut menggunakan MOSFET atau IGBT berkecepatan tinggi pada frekuensi antara 100 kHz hingga 250 kHz. Karena laju perubahan fluks magnetik ($d\Phi/dt$) pada frekuensi 150 kHz jauh lebih tinggi dibandingkan pada 50 Hz (beberapa ribu kali lebih tinggi), ukuran inti transformator berkurang drastis—dari ukuran bola bowling menjadi ukuran cangkir kopi—dengan menggunakan bahan ferrit berkepadatan tinggi yang ringan.

2. Koreksi Faktor Daya Aktif (PFC): Hentikan Pengurasan Jaringan Listrik

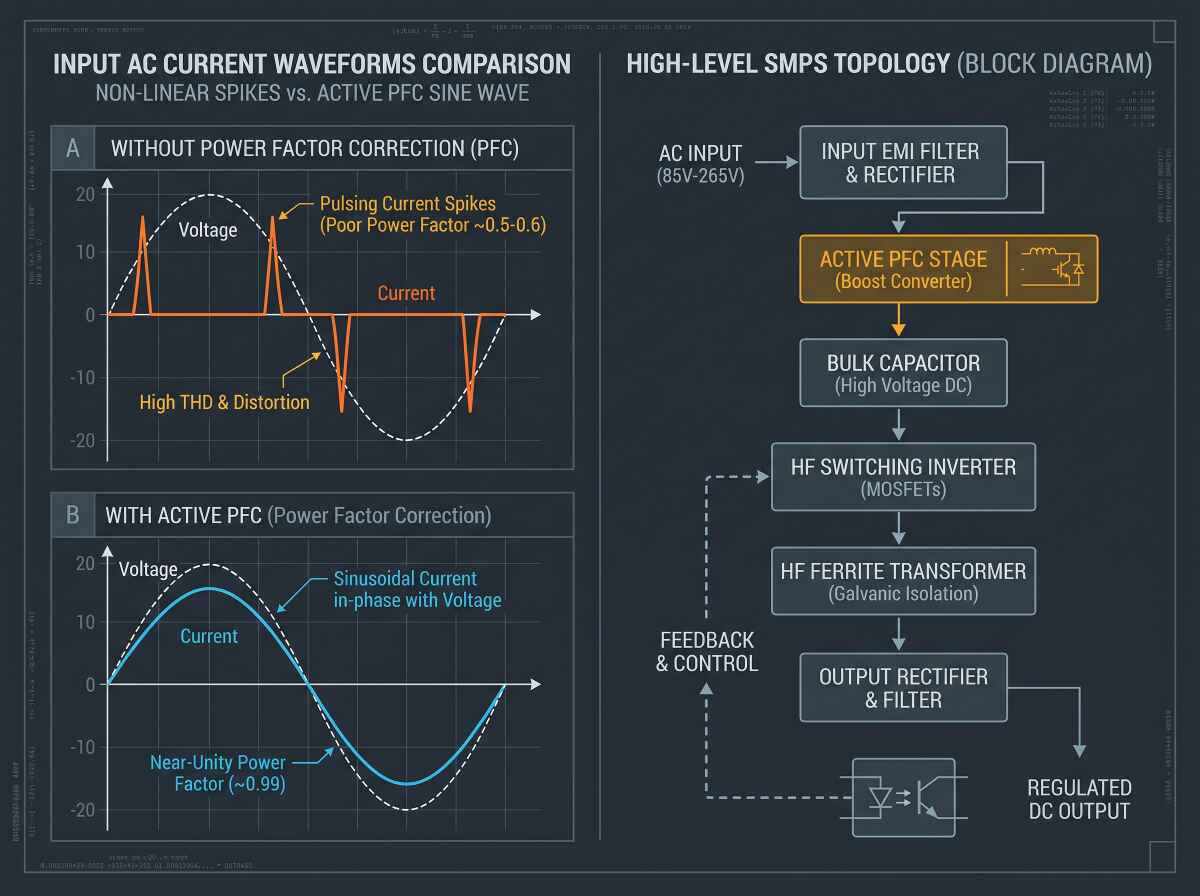

Sumber daya listrik tipe switch-mode saja tidak dapat menyelesaikan semua masalah listrik. Rectifier standar hanya mengambil arus dari sumber listrik AC pada titik puncak siklus tegangan, yaitu ketika tegangan jaringan melebihi tegangan kapasitor penyimpan. Hal ini menciptakan lonjakan arus yang sempit namun amplitudonya tinggi, sehingga menghasilkan faktor daya yang rendah ($\text{PF} \approx 0.6$) serta distorsi harmonik yang parah pada kabel jaringan.

Di sinilah Koreksi Faktor Daya Aktif menjadi sangat penting:

• Pembentukan Bentuk Gelombang: Rangkaian PFC aktif memasukkan konverter boost berkecepatan tinggi di antara rectifier jembatan masukan dan kapasitor penyimpan utama. Rangkaian ini memaksa arus masukan untuk mengikuti bentuk dan fase sinusoidal tegangan AC masukan.
• Pemanfaatan Daya Sejati: Dengan mencapai faktor daya di atas 0,98, daya tampak ($\text{kVA}$) akan sejajar dengan daya sejati ($\text{kW}$). Hal ini memungkinkan amplifier untuk mendapatkan daya kontinu dan burst yang lebih besar dari circuit breaker standar 16A atau 20A, tanpa menyebabkan trip yang tidak diinginkan.
• Regulasi Tegangan Universal: PFC aktif berfungsi sebagai pre-regulator yang terregulasi. Baik itu jaringan listrik Eropa yang bersih sebesar 240V, daya generator yang tidak stabil sebesar 100V di festival pedesaan, maupun penurunan tegangan parah hingga 90V di siang hari, tegangan DC internal tetap dipertahankan pada nilai optimal sesuai desainnya.

3. Daur Ulang Energi & Beban Aktif Pengeras Suara

Pengeras suara bukanlah resistor non-induktif yang sederhana; mereka merupakan beban aktif yang kompleks dan dinamis, yang terdiri dari induktansi kumparan suara, komplians suspensi, serta gaya elektromotor balik (Back-EMF). Ketika konus subwoofer berukuran 18 inci atau 21 inci yang berat melambat setelah efek transien yang kuat, struktur motor magnetiknya berfungsi seperti generator yang memompa energi listrik kembali melalui terminal keluaran amplifier.

Amplifier kelas AB generasi lama umumnya menghabiskan energi yang dipantulkan ini sebagai panas yang terbuang di dalam transistor keluaran. Sebaliknya, amplifier kelas D berkinerja tinggi yang dikombinasikan dengan arsitektur SMPS dua arah mampu menangkap Back-EMF tersebut, lalu mendaur ulang energi aktifnya ke kapasitor penyimpan daya internal, alih-alih membuangnya ke kipas pendingin.

Aplikasi Lapangan & Studi Kasus: Rig Tur Konser vs. Modifikasi Arena

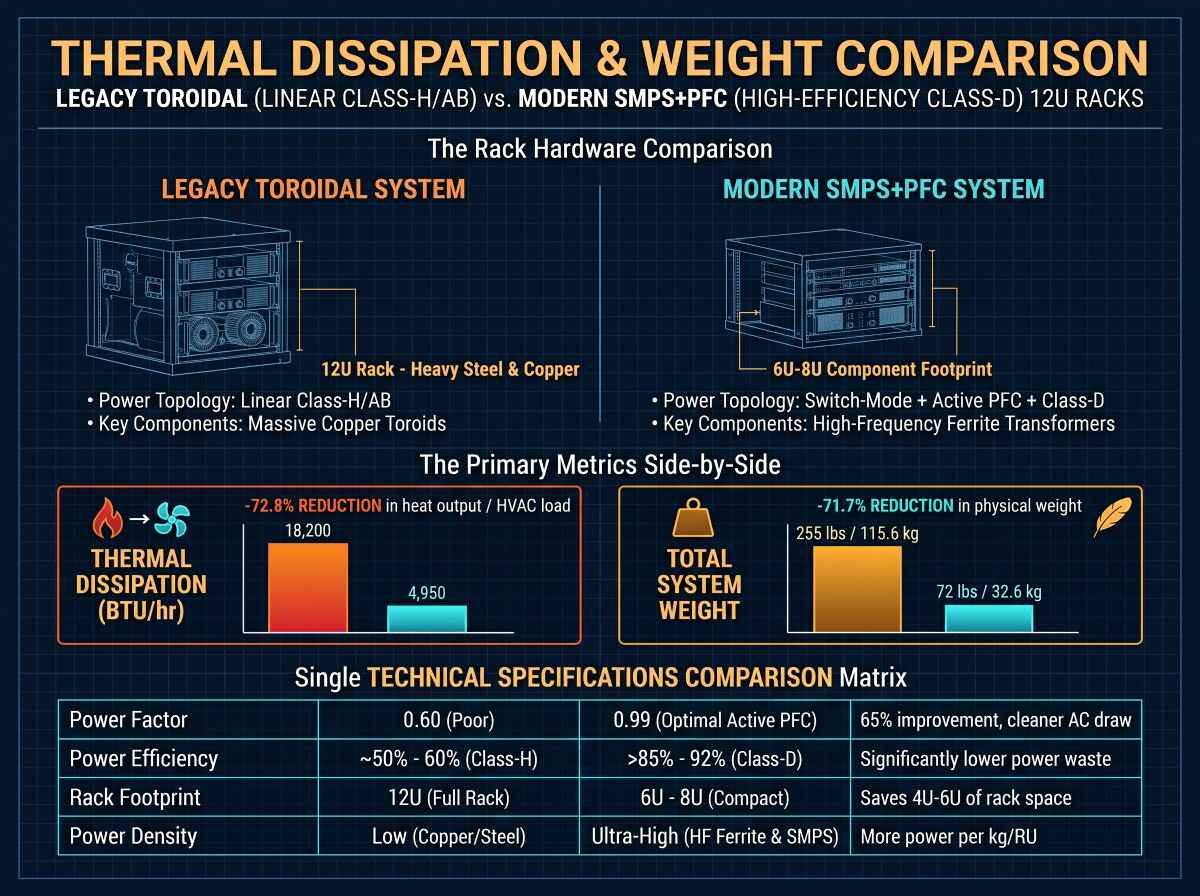

Untuk memberikan gambaran yang lebih jelas mengenai manfaat teknis ini dari segi ekonomi dan operasional, mari kita lihat skenario nyata: modifikasi sistem 8 rak berkapasitas 32 channel yang digunakan untuk rig konser di arena skala menengah (16 subwoofer 18 inci ganda dan 16 modul line array berdaya tinggi).

Dalam logistik tur, pengurangan berat rak pengeras suara hingga hampir setengah ton meter secara langsung berdampak pada penurunan biaya pengiriman udara akibat beban mati yang berkurang, konsumsi bahan bakar per mil perjalanan yang lebih rendah, serta proses pemasangan peralatan oleh dua orang yang lebih cepat. Di instalasi pemerintah—seperti pusat seni pertunjukan dan stadion olahraga yang menjalankan sistem 14 jam sehari—penurunan drastis pada kapasitas pendinginan berupa BTU secara langsung mengurangi tagihan listrik sistem HVAC di fasilitas tersebut setiap bulannya.

Tips Profesional dan Masalah Umum di Lapangan (“Gotchas”)

Meskipun teknologi SMPS modern sangat andal, beralih ke topologi berfrekuensi tinggi dan efisiensi tinggi menimbulkan tantangan teknis unik yang perlu diperhatikan oleh insinyur lapangan dan perancang sistem:

1. Masalah Harmonik Tiga Kali pada Kabel Netral Tiga Fase

• Masalahnya: Saat menggunakan sumber daya listrik tipe switch-mode lama tanpa fitur PFC pada sistem distribusi tiga fase standar (konfigurasi Wye), arus harmonik ke-3, ke-9, dan ke-15 (harmonik tiga kali) tidak saling meniadakan di kabel netral. Sebaliknya, arus-arus tersebut justru bertambah secara konstruktif.
• Dampak di Lapangan: Anda mungkin mengukur arus yang masih aman sebesar 18A pada Fase A, Fase B, dan Fase C, namun kabel netral yang berukuran kecil justru mengalami overheating hingga 28A!
• Solusinya: Pastikan semua rak amplifier berkepadatan tinggi menggunakan amplifier yang dilengkapi dengan fitur Active PFC. Sebagai alternatif, besarkan ukuran kabel netral hingga 150%–200% dari ukuran kabel fasa saat menggunakan peralatan switch-mode lama yang belum dikoreksi.

2. Penentuan Ukuran Generator Berdasarkan Faktor Puncak SMPS

• Masalahnya: Sinyal audio bersifat sangat dinamis, dengan rasio puncak-ke-rata-rata daya yang umumnya berkisar antara 6 dB hingga 14 dB. Seorang insinyur suara mungkin menghitung bahwa rak amplifier SMPS modernnya hanya mengonsumsi daya rata-rata 4 kW, sehingga beranggapan generator berkapasitas 8 kVA sudah cukup.
• Dampak di Lapangan: Saat terjadi fluktuasi frekuensi 35 Hz, permintaan arus yang tiba-tiba meningkat dapat menyebabkan Automatic Voltage Regulator (AVR) pada generator bergerak naik turun atau tidak stabil. Jika AVR bereaksi berlebihan, hal ini dapat memicu lonjakan tegangan yang merusak konsole digital atau unit DSP yang sensitif.
• Solusinya: Tentukan ukuran generator berdasarkan permintaan arus puncak, bukan konsumsi arus rata-rata yang kontinu. Bahkan dengan adanya fitur PFC, pertahankan margin keamanan minimal 1,8x hingga 2,2x dari total beban audio dinamis.

3. Masalah “Pernapasan” Subwoofer dan Penurunan Tegangan pada Desain SMPS Murahan

• Masalahnya: Tidak semua rangkaian SMPS dirancang dengan cara yang sama. Pada desain berbiaya rendah, pabrikan meminimalkan kapasitor sekunder untuk menghemat biaya, dan hanya mengandalkan regulator switching untuk mengalirkan arus sesuai kebutuhan.
• Dampak di Lapangan: Sumber daya listrik berfrekuensi tinggi memang dapat merespons dengan cepat, tetapi nada sub-bass yang berkelanjutan (seperti suara synth atau irama 808 dalam musik elektronik) memerlukan cadangan energi yang besar. SMPS dengan kapasitor yang tidak memadai akan mengalami penurunan tegangan DC saat memproses frekuensi rendah secara terus-menerus, sehingga menyebabkan kompresi dinamis yang terdengar jelas dan dampak bass yang lemah.
• Solusinya: Pilih sumber daya listrik kelas profesional untuk tur yang dirancang dengan topologi resonansi bertingkat dan cadangan energi sekunder yang memadai—seperti arsitektur daya yang digunakan dalam seri PL dari EGT Audio, yang mampu menopang beban dinamis yang berkelanjutan tanpa terjadi penurunan tegangan audio.

Kesimpulan Industri: Rekayasa Hijau sebagai Pendorong Kinerja

Perpindahan industri pro audio ke sumber daya listrik tipe switch-mode dan sistem amplifikasi ramah lingkungan bukan hanya berkaitan dengan kepatuhan lingkungan atau pesan korporat yang bersifat “hijau”—melainkan merupakan pendekatan rekayasa audio yang jauh lebih unggul.

Dengan menaikkan frekuensi konversi daya hingga ratusan kilohertz serta menerapkan metode koreksi faktor daya yang aktif dan cerdas, kami telah memisahkan daya keluaran murni dari berat fisik komponen besi yang digunakan. Hasilnya adalah generasi baru sistem untuk penggunaan di berbagai acara tur dan instalasi yang mampu menghasilkan daya yang lebih besar, beroperasi pada suhu yang lebih rendah, mengonsumsi arus yang lebih sedikit dari jaringan listrik yang terbebani, serta secara signifikan menurunkan biaya operasional di berbagai tempat di seluruh dunia.

Dalam desain sistem modern, efisiensi tinggi bukan lagi merupakan kompromi terhadap kapasitas sisa sistem; justru itulah alasan utama keberadaan kapasitas sisa tersebut.
