مقدمة
كان هناك زمن كان فيه دخول أي مكان مخصص للعروض الموسيقية أو مجمعات المكبرات يعني مواجهة رفوف فولاذية ضخمة مليئة بمكبرات من نوع Class-AB وClass-H بحجم 4RU ضخمة. كانت هذه المكبرات موثوقة للغاية وتوفر جودة صوتية عالية، لكنها كانت أيضًا مرهقة للغاية من الناحية الفنية، وتولد أحمالًا حرارية هائلة (BTU)، بالإضافة إلى استهلاك تيار كهربائي كبير من مولدات الطاقة الميدانية.
عندما دخلت مكبرات Class-D ذات نمط التبديل لأول مرة إلى أجهزة العروض المتنقلة، كان المهندسون ذوو الخبرة متشككين فيها بحق. عانت الأجيال الأولى من مشاكل مثل تعديل عرض النبضة الخشن (PWM)، وتشوهات التقاطع في أوقات الراحة، وظواهر التبديل في النطاقات الصوتية العالية، بالإضافة إلى تفاعلات خطيرة بين مرشحات الإخراج ومقاومات السماعات الديناميكية.
خلال العقد الماضي، تغير هذا المشهد بشكل جذري. أدت الاختراقات في أجهزة التبديل عالية السرعة، وتصاميم التغذية الراجعة ذات الحلقة المغلقة، ومصادر الطاقة ذات نمط التبديل مع تصحيح عامل القدرة النشط (PFC) إلى رفع مكبرات Class-D من مجرد حلول مؤقتة خفيفة الوزن إلى المعيار غير المنازع لأنظمة تعزيز الصوت المستخدمة في العروض المتنقلة. وبفضل دمج وحدات معالجة الإشارات الرقمية (DSP) داخل صناديق السماعات النشطة، لا تقتصر مكبرات Class-D على مجاراة المكبرات التناظرية التقليدية فحسب، بل توفر أيضًا مستويات ضغط صوتي مستمرة ودقة في التفاعلات الصوتية اللحظية لا يمكن للأنظمة السلبية تحقيقها.
التحليل التقني الأساسي: القفزات الهندسية وراء مكبرات Class-D الحديثة
لفهم سبب هيمنة مكبرات Class-D الحديثة على أنظمة تعزيز الصوت ذات الإخراج العالي اليوم، يجب علينا فحص العوائق الفيزيائية للتكبير التقليدي: خسائر التوصيل، وقيود سرعة التبديل، وتفاعلات المرشحات السلبية.
1. أشباه الموصلات ذات الفجوة العريضة (GaN و SiC)
اعتمدت الوحدات الأولى من نوع Class-D على ترانزستورات MOSFET السيليكونية ذات سرعات تبديل محدودة. ولمنع تدفق التيارات المتزامنة (حيث يتم توصيل مفاتيح الجانب العالي والجانب المنخفض في نفس الوقت لفترة وجيزة)، اضطر المصممون إلى إدخال “أوقات راحة”. كانت هذه الأوقات هي السبب الرئيسي وراء ظهور تشوهات هارمونية غريبة في النطاق العالي المتوسط.
لقد ساهم دمج مفاتيح النيتريد الغاليوم (GaN) وكربيد السيليكون (SiC) في تقليل شحنة البوابة وسعة الخرج بشكل كبير. تعمل أجهزة GaN في نانوثوانيات بدلاً من ميكروثوانيات، وتعمل عند ترددات حامل تتجاوز 400 كيلوهرتز إلى 1 ميجاهرتز. وهذا يسمح للمهندسين بتقليل أوقات الراحة إلى ما يقرب من الصفر، مما يلغي خشونة التصاميم القديمة ويوفر مستوى منخفض للغاية من التشوه الهارموني الكلي (THD+N)، مما يضاهي تصاميم Class-A/AB المستخدمة في الاستوديوهات.

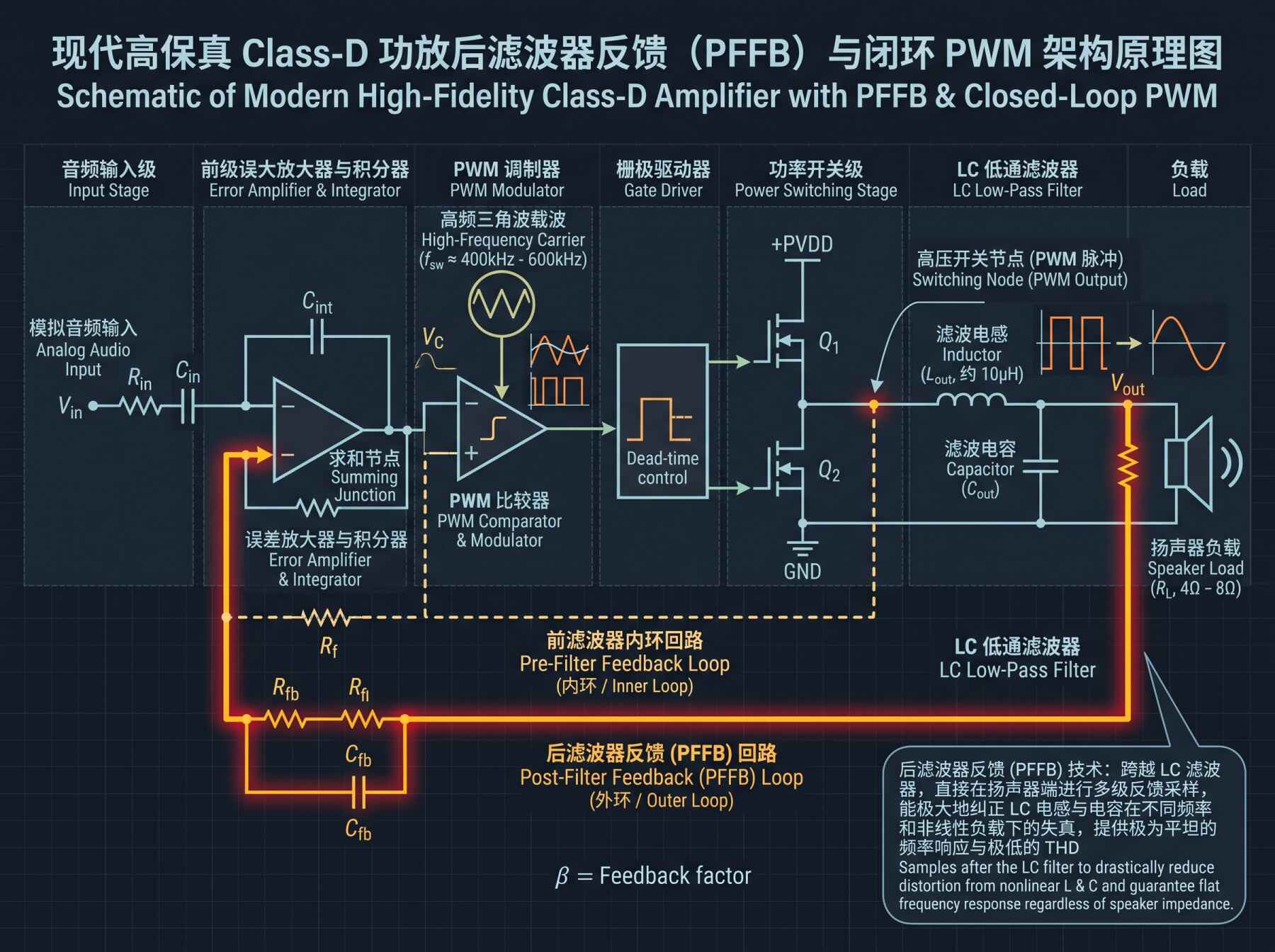

2. تصاميم التغذية الراجعة بعد المرشح (PFFB)
تحتاج مكبرات Class-D إلى مرشح خرج من نوع LC منخفض التردد (مكون من ملف كهربائي ومكثف) لإزالة موجة الحامل عالية التردد الناتجة عن تعديل عرض النبضة (PWM) قبل وصول الإشارة إلى أطراف السماعة. في التصاميم القديمة ذات التغذية الراجعة المفتوحة أو قبل المرشح، كانت مقاومة هذا المرشح تتفاعل مباشرة مع المقاومة الاستجابية المعتمدة على التردد لكون السماعة. كانت السماعات التي تعاني من ذروة مقاومة عند 2 كيلوهرتز تواجه ذروات في السعة غير المنضبطة، بينما كانت السماعات التي تعاني من انخفاض في المقاومة عند 10 كيلوهرتز تعاني من انخفاض مبكر في مستوى الصوت.
تستخدم الوحدات الحديثة المستخدمة في العروض المتنقلة شبكات تغذية راجعة متقدمة بعد المرشح (PFFB). من خل
لا يمكن للمضخم إنتاج طاقة صوتية نقية دون وجود مخزن طاقة قادر على توفير استقرار في التيار. فقد كانت مصادر الطاقة الخطية التقليدية تعاني من انخفاض حاد في الجهد عندما تعزف السبيكرات ذات التردد المنخفض 40 هرتز بشكل مستمر. أما المنصات الحديثة المخصصة للجولات الموسيقية، فهي تستخدم مصادر طاقة من نوع switch-mode مع تنظيم دقيق مدعومة بتقنية PFC النشطة. تقوم تقنية PFC النشطة بتشكيل موجة التيار الوارد باستمرار لتتوافق مع موجة جهد الشبكة، مما يحافظ على معامل الطاقة عند مستوى يقارب 0.99. وهذا يسمح للمضخمات بسحب طاقة نقية ومستمرة من جهد تيار متردد يتراوح بين 85 فولت و265 فولت دون أن تتعرض لانهيار في الجهد أثناء الظروف العالية الشدة في المهرجانات.
| خاصية الأداء | الفئة Class-AB التقليدية | الفئة Hybrid Class-TD / Class-H | الفئة Class-D المتقدمة (GaN و PFFB) |
|---|---|---|---|
| الكفاءة الحرارية النظرية | 50% – 65% | 75% – 82% | 92% – 96% |
| كثافة الطاقة النموذجية | 1.5 – 2.5 كيلوواط لكل 4RU (35+ كجم) | 4 – 10 كيلوواط لكل 2RU (12 – 16 كجم) | تصل إلى 20 كيلوواط لكل 1RU/2RU (< 10 كجم) |
| تبديد الحرارة في مرحلة الإخراج | مرتفع للغاية (تهوية قسرية قوية) | متوسط إلى مرتفع | منخفض جداً (تصميم مدمج) |
| الاعتماد على مقاومة الحمل | ضئيل (مستقل عن الحمل) | ضئيل | يمكن تجاهله تماماً (بفضل تقنية PFFB) |
| سرعة نقل الإشارة | غير متوفرة (خطي) | مسارات تتبع متغيرة | 400 كيلوهرتز – 1.2 ميجاهرتز (سرعة فائقة باستخدام GaN) |
| معدل التعافي من التغيرات المفاجئة / معدل التغيير | محدود بسبب الترانزستورات ثنائية القطب | مرتفع | استثنائي (مسارات SMPS فورية) |
التطبيقات الميدانية ودراسة حالة: كفاءة المصفوفات النشطة في مهرجان في الهواء الطلق
في المسرح الرئيسي لمهرجان خارجي يتطلب تغطية صوتية مستمرة بمستوى 110 ديسيبل على مسافة تصل إلى 80 متراً، يؤثر كفاءة النظام بشكل مباشر على بنية الطاقة واتساق الصوت. كان النهج التقليدي يعتمد على استخدام رفوف مضخمات خارجية تقع على بعد 40 متراً خلف المسرح، متصلة بالسبيكرات السلبية عبر كابلات متعددة الأسلاك بقطر 4 مم² (11 AWG).
في هذا المشروع، قمنا بدمج نظام EGT LA-212A Active Line Array System الخاص بنا، الذي يحتوي على وحدات Class-D مزودة بثلاثة مضخمات توفر 2,500 واط RMS لكل سبيكر، إلى جانب رف مركزي للتحكم يعمل بواسطة منصة الطاقة EGT DA-4150T Touring Power Platform لتوفير التأخير الصوتي المطلوب.
من خلال دمج وحدات المضخم مباشرة داخل هياكل السبيكرات، تمكنا من إلغاء الحاجة إلى كابلات سلبية بين مراحل الإخراج والمحولات الصوتية. عادةً، يؤدي استخدام كابلات نحاسية سميكة بطول 40 متراً إلى ظهور مقاومة دائرية تقدر بحوالي 0.35 أوم. وعند تشغيل سبيكرات ذات تيار عالٍ أو سبيكرات ثنائية بقطر 12 بوصة، تقلل هذه المقاومة من عامل التخميد من أكثر من 1,000 عند هيكل المضخم إلى أقل من 25 عند أطراف ملف الصوت، مما يؤدي إلى استجابة منخفضة الجودة وهدر في الطاقة الحرارية.
أما مع الهيكل النشط، فإن مرحلة الإخراج من نوع Class-D تقع على بعد أقل من 20 سنتيمتراً من ملفات الصوت من نوع النيوديميوم، مما يجعل عامل التخميد يتجاوز 1,200 عند أطراف المحولات، ويمنح نظام DSP سيطرة كاملة على حركة الملفات ويوقف أي تغيرات مفاجئة في الصوت فوراً.
| مستوى التوزيع | مرحلة الإشارة/الإدخال | المعالجة والتحكم | مرحلة التضخيم/القيادة | المحول الصوتي الفيزيائي |
|---|---|---|---|---|
| **المستوى الأول: توزي |
احذر من لعبة مواصفات “القدرة الموسيقية القصوى”:
لا تعتمد أبدًا في تحديد السعة الإضافية للنظام على معدلات الذروة لفترات قصيرة أو لمدة 10 مللي ثانية. تتميز الموسيقى الإلكترونية عالية الطاقة والمزيجات الحية الحديثة بعوامل ذروة مرتفعة مع دورات عمل طويلة. تأكد من أن وحدات الفئة D التي تستخدمها تُظهر قدرة RMS مستمرة لمدة لا تقل عن 200 مللي ثانية إلى ثانية واحدة مع تشغيل جميع القنوات في نفس الوقت. فالمضخم الذي يدعي أن قدرته القصوى 4,000 واط لكنه ينخفض إلى 400 واط مستمر بعد دقتين من إيقاع الطبول سيؤدي إلى تقليص السعة الإضافية للنطاقات المنخفضة.القوة الكهرومغناطيسية العكسية وضخ خطوط الطاقة العكسية:
عندما تتباطأ السوبروفوفرات ذات الحركة الكبيرة، يعمل ملف الصوت المتحرك كمولد كهربائي، مما يؤدي إلى إطلاق قوة كهرومغناطيسية عكسية مباشرة إلى مرحلة الخرج في المضخم. في تصاميم الفئة D من نوع نصف الجسر، يمكن لهذه الطاقة أن “تضخ” خطوط إمداد الطاقة إلى عتبات جهدية مدمرة. تأكد من أن أنظمتك تستخدم توبولوجيات خرج من نوع جسر كامل (BTL) أو مصادر طاقة ذكية لإعادة تدوير الطاقة، بحيث تتمكن من تبديد أو إعادة تدوير الطاقة المتولدة دون التسبب في إيقاف التشغيل بسبب الجهد الزائد.حجم المولد وتوازن الطور:
على الرغم من كفاءة تقنية الفئة D مع تصحيح القوة الفعال (PFC) العالية للغاية، إلا أن تشغيل عدة رفوف سفر عالية الكثافة باستخدام مولدات ديزل ميدانية يتطلب اهتمامًا دقيقًا. فالمولدات ذات التنظيم الضعيف والمنظمات غير المستقرة قد تتجاوز الجهود المطلوبة عندما ينتقل النظام السفري من حالة الأداء الكامل إلى فترة الراحة الصوتية الهادئة. يجب دائمًا الحفاظ على هامش سعة إضافية للمولد يتراوح بين 20% إلى 30%، بالإضافة إلى توازن متساوٍ للصناديق النشطة عبر الأطوار الثلاثة.الغرفة الصوتية مقابل عزل الإلكترونيات:

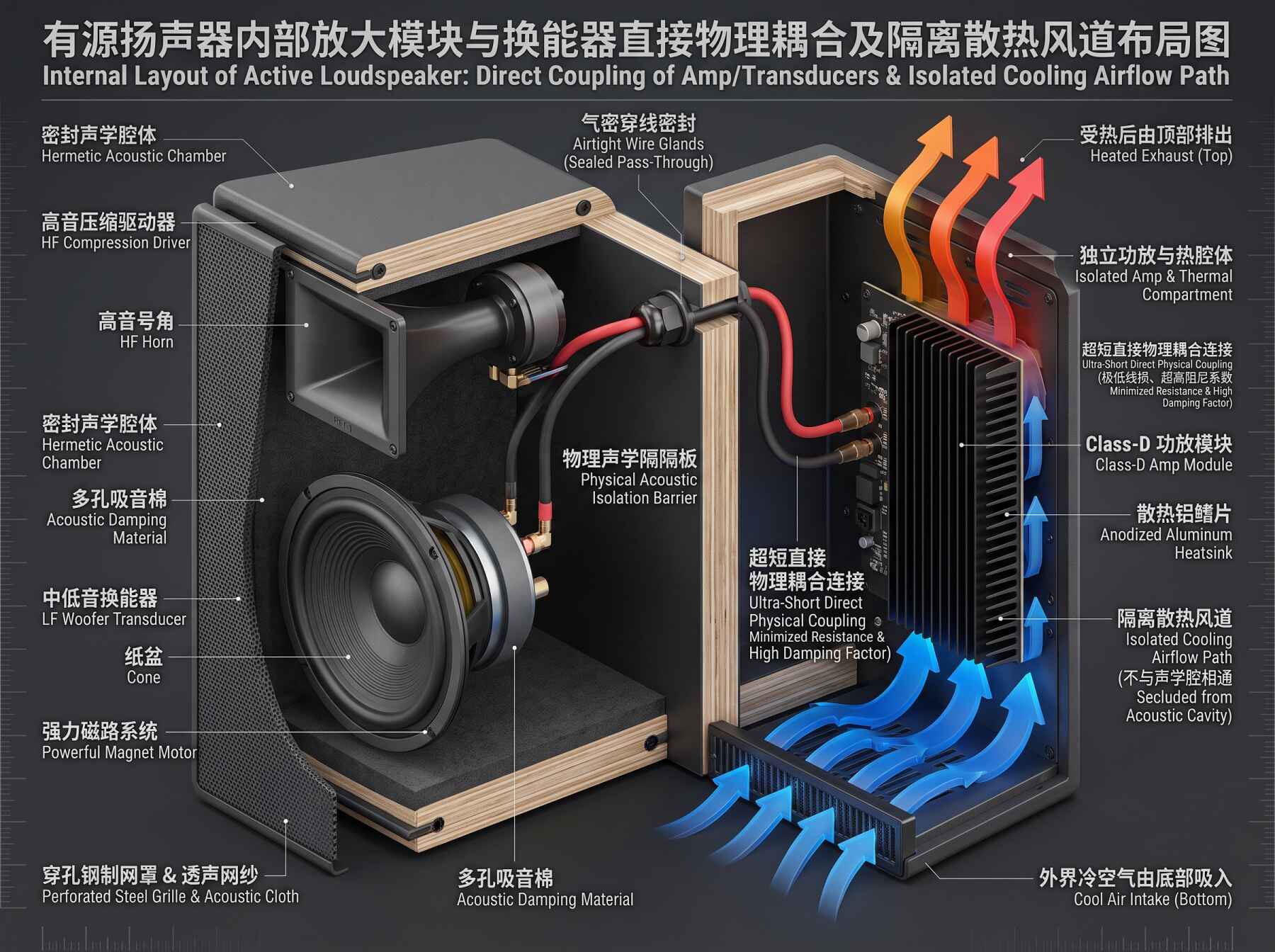

في تصاميم الصناديق النشطة، لا تعرض أبدًا إلكترونيات المضخم ولوحات المعالجة الرقمية للإشارات (DSP) للغرفة الصوتية الداخلية للسوبروفوفرات ذات الفتحات أو الصناديق ذات الترددات المنخفضة. فالضغط الهوائي الشديد داخل هذه الصناديق (الذي يتجاوز غالبًا 150 ديسيبل على مقياس SPL) يمكن أن يؤدي إلى اهتزاز المكثفات والمحاثات المثبتة على السطح، مما يسبب ضوضاء ميكروفونية وتعبًا ميكانيكيًا. يجب دائمًا عزل وحدات المضخم في مكونات نشطة ضمن هيكل من الألومنيوم مغلق ومزود بمبرد خارجي.
الاستنتاج الصناعي
إن تطور تقنية التضخيم من الفئة D ليس مجرد تحسين تدريجي في خفة الأجهزة وتقليل وزن الرفوف؛ بل هو تغيير جوهري في طريقة تحويل الطاقة الكهربائية إلى ضغط صوتي. من خلال الجمع بين أشباه الموصلات ذات الفجوة العريضة السريعة جدًا، وآليات التغذية الراجعة المغلقة بعد التصفية، والربط المباشر بين المحولات الصوتية، تحقق الأنظمة النشطة الحديثة مستويات من ضغط الصوت والسرعة في التفاعلات اللحظية والموثوقية الحرارية كانت غير متخيلة في عصر المضخمات التناظرية. ومع استمرار تقارب هندسات التحكم الرقمي والإلكترونيات القوية، تلاشت الحدود بين المضخم والمكبر الصوتي لتتحول إلى أداة صوتية موحدة عالية الدقة.
