はじめに：重厚な時代は過去のものとなった
1990年代や2000年代初頭にツアートラックにアンプラックを積み込む作業に従事したことがある方なら、リニア電源が主流だった時代を今でも覚えているはずです。3台から4台の高出力なクラスABまたはクラスHアンプを搭載した標準的な12Uツアーラックの重量は、簡単に140kg（300ポンド）を超えていました。その原因は単純で、巨大な銅線で巻かれたトロイダルトランスや、大量に使用された重い電解コンデンサにありました。
ステージスタッフや輸送面での物理的負担だけでなく、電力消費量も極めて大きかったのです。大規模な屋外フェスティバルでは、低域の強烈なサウンドが鳴った際に電圧が低下するのを防ぐため、サウンドチームは通常、ディーゼル発電機の容量を3倍も過剰に設定していました。スポーツアリーナや劇場のような固定設備では、音響システムに供給される1キロワットの電力に対して、機械式の空調システムがその無駄になった熱エネルギーをラックルームから排出するだけでほぼ同等の電力を消費していることが分かりました。
今日、プロオーディオ業界では静かな革命が進行中です。厳格な国際的なエネルギー規制、高騰するツアー輸送コスト、そして限られたスペースでより多くのチャンネルを実現する必要性により、高周波スイッチモード電源（SMPS）や制御付きクラスDトポロジーへの移行はもはや贅沢品ではありません。それはエンジニアリング上の必須条件なのです。
核心技術分析：なぜSMPSとPFCが電力供給のあり方を変えたのか
現代のプロ用アンプがはるかに低温で軽量に動作する理由を理解するためには、オーディオアンプの段階を超えて、それに電力を供給する電力供給装置を調べる必要があります。
1. トランスの物理原理：周波数と質量
従来のリニア電源では、トランスは送電線の周波数（50 Hzまたは60 Hz）で動作します。ファラデーの誘導法則によれば、
$\mathcal{E} = -N \frac{d\Phi}{dt}$
コアの飽和を防ぐために必要な磁気コアの断面積と一次巻線数は、動作周波数に反比例します。50 Hzでは、3,000ワットから5,000ワットを供給するためには、厚い銅線で巻かれた巨大な鉄製またはシリコン鋼製のコアが必要です。
SMPSは、まず入力される50/60 Hzの交流電力を高電圧の直流バスに整流し、次に100 kHzから250 kHzの周波数で高速なMOSFETやIGBTを使用してその直流電圧を切り替えることで、この問題を回避します。磁束の変化率（$d\Phi/dt$）は150 kHzでは50 Hzの数千倍にもなるため、軽量で高透磁率のフェライト材料を使用したトランスコアのサイズは、ボウリングボールからコーヒーマグ程度にまで縮小します。
| アーキテクチャの特徴 | 従来のリニア電源（50/60 Hz） | 基本的なSMPS（無制御／PFCなし） | アクティブPFC付きの高度な制御型SMPS |
|---|---|---|---|
| 電力トランスの質量 | 12 kg – 25 kg/台 | 0.8 kg – 1.8 kg/台 | 0.8 kg – 1.5 kg/台 |
| 動作効率 | 55% – 65% | 78% – 85% | 90% – 95% |
| 力率（$\cos \phi$） | ~0.70 – 0.75 | ~0.55 – 0.65 | >0.98（ほぼ1） |
| 電源電圧の範囲 | 固定（例：230V ±10%または115V） | 範囲が狭い（タップスイッチが必要） | ユニバーサル（85V – 265V AC自動検出） |
| 重負荷時の直流電圧降下 | 大きい（送電線の電圧降下に比例） | 中程度 | ほとんどない（アクティブに制御された直流電圧） |
2. アクティブ電力係数補正（PFC）：送電網への負担を軽減する

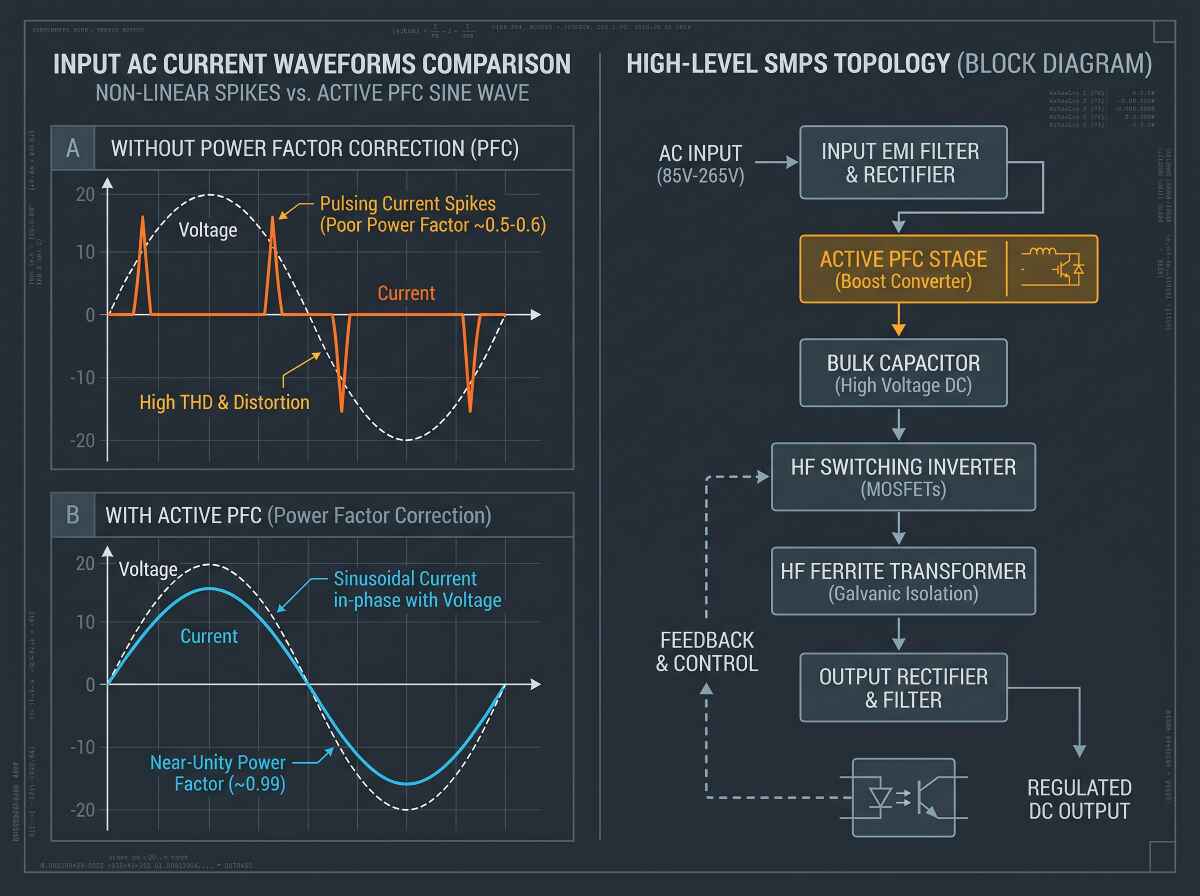

スイッチング電源単体では、すべての電気的問題を解決することはできない。従来の整流器は、線間電圧が貯蔵コンデンサの電圧を上回る電圧サイクルのピーク時にのみ交流電源から電流を取り出す。これにより、狭帯域で大振幅の電流スパイクが発生し、電力係数（$\text{PF} \approx 0.6$）が低下するとともに、送電線路上で深刻な高調波歪みが生じる。
ここでアクティブ電力係数補正が不可欠となる：
- 波形整形：アクティブPFC回路は、入力ブリッジ整流器と主要な貯蔵コンデンサの間に高速ブーストコンバータを搭載している。これにより、入力電流が交流入力電圧の正弦波の形状および位相に従うように制御される。
- 真の電力の有効活用：電力係数を0.98以上にすることで、見かけの電力（$\text{kVA}$）が実効電力（$\text{kW}$）と一致する。これにより、アンプは標準的な16Aまたは20Aの回路ブレーカから、過度なトリップを引き起こすことなく、はるかに多くの実用的な連続出力および短時間高出力を得ることができる。
- 汎用電圧制御：アクティブPFCは安定したプリレギュレータとして機能する。会場がクリーンなヨーロッパ仕様の240Vの交流電源を供給している場合でも、田舎のフェスティバルで汚れた100Vの発電機電源が使用されている場合でも、または正午時に電圧が90Vまで急落するような状況でも、内部のDCレールは最適な設計電圧を維持し続ける。
3. エネルギーの再利用と反応性スピーカー負荷
スピーカーは単純な非誘導性抵抗器ではなく、ボイスコイルのインダクタンス、サスペンションのコンプライアンス、およびバックエレクトロモーターフォース（Back-EMF）から構成される、動的で複雑な反応性負荷である。大きな18インチまたは21インチのサブウーファーのコーンが急激な音圧変動の後に減速すると、その磁気モーター構造が発電機のように機能し、電力エネルギーをアンプの出力端子を通じて逆方向に送り返す。
従来のクラスABアンプは、この反射エネルギーを出力トランジスタ内で無駄な熱として散逸させていた。一方、現代の高効率なクラスDアンプと双方向SMPSアーキテクチャを組み合わせることで、このバックエレクトロモーターフォースを捕捉し、その反応性エネルギーをヒートシンクで消費するのではなく、内部の電源貯蔵コンデンサに再利用することができる。
実際の適用事例：ツアー用機材とアリーナの改修

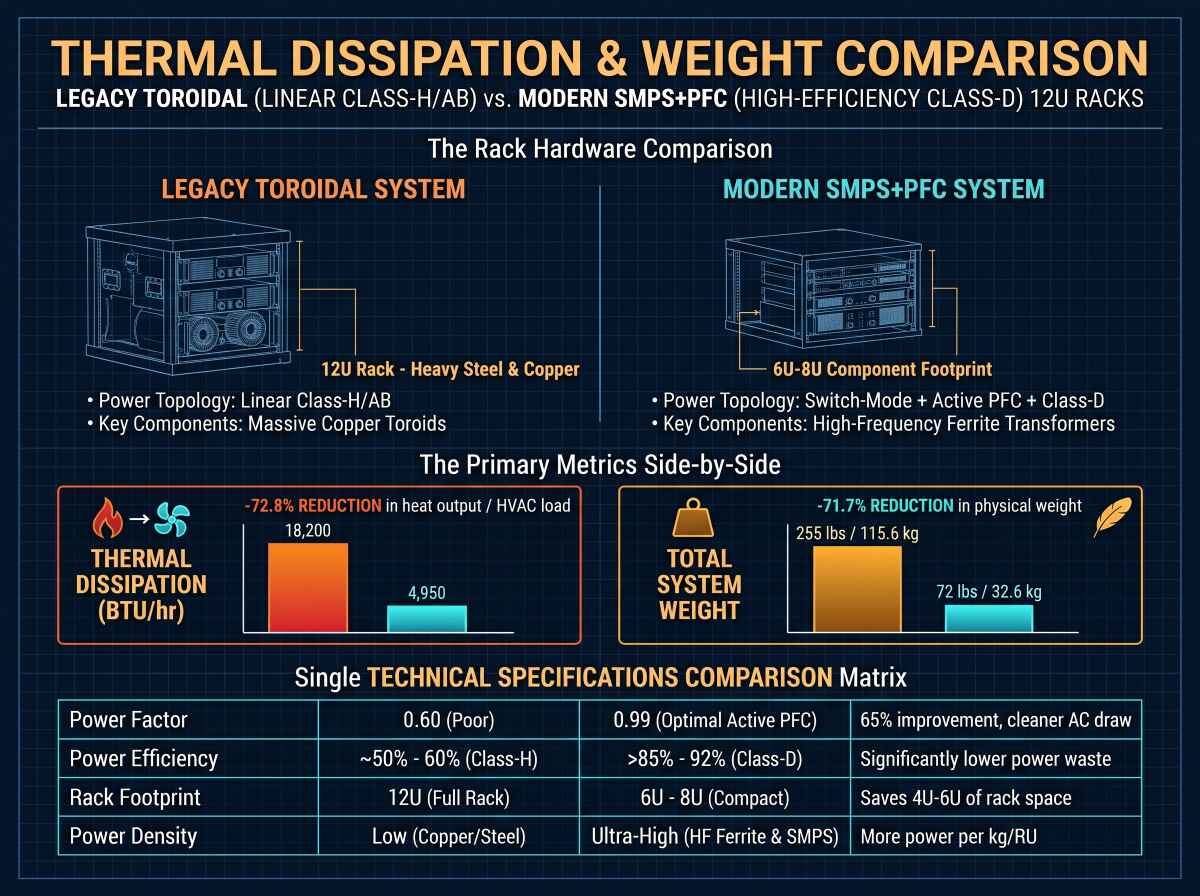

これらの数値を明確な経済的・運用上の観点から理解するために、実際のケーススタディを見てみよう。中規模アリーナで使用されるツアー用機材（16基の18インチダブルサブウーファーと16基の高出力ラインアレイモジュール）を駆動する8ラック32チャンネルのシステムを改修する場合を想定する。
| システム指標 | 従来システム（クラスH + リニアトーラス型電源） | 最新システム（EGT Audio PLシリーズSMPS + アクティブPFC） | 工学的な改善度合い |
|---|---|---|---|
| アンプの総数 | 16台（2チャンネル、各3U） | 8台（4チャンネル、各2U） | ラックスペースが67％削減（48Uから16Uへ） |
| アンプハードウェアの総重量 | 約560kg（1,234ポンド） | 約96kg（211ポンド） | 輸送時の重量が464kg（83％削減） |
| 平均熱出力 | 約14,200 BTU/時間（アイドル/定格時） | 約3,100 BTU/時間（定格負荷時） | 発熱量が78％削減 |
| 送電線路でのピーク電流（三相400V） | 3 × 38A（電流スパイクあり、電力係数0.65） | 3 × 14A（バランスの取れた正弦波、電力係数0.98） | 照明や映像設備のための発電機の余裕容量が確保される |
| 施設内のHVAC冷却負荷 | 専用の冷却能力約4.1kW | 専用の冷却能力約0.9kW | 施設の月間光熱費が大幅に削減される |
ツアー物流において、ラックの重量を約0.5トンも軽減できれば、空輸にかかる無駄な重量分のコストが削減されるだけでなく、トラック1マイルあたりの燃料消費量も減少し、2人での荷積み作業も迅速に行えるようになる。また、芸術文化センターやスポーツスタジアムといった、1日14時間もシステムを稼働させる公共施設では、BTU単位での放熱量が大幅に削減されるため、施設のHVACにかかる月間電気代も大幅に低減される。
プロのコツと現場での注意点（落とし穴）
現代のSMPS技術は非常に信頼性が高いものの、高周波・高効率な構成への移行には、現場エンジニアやシステム設計者が注意すべき独自の技術的課題が存在する：
1. 三相中性線上の三倍高調波の問題
- 問題の所在： 旧式の非PFC方式のスイッチング電源を標準的な三相電力供給系統（ワイ形接続）で使用する場合、3次、9次、15次の高調波電流（三倍高調波）は中性線上で相殺されず、むしろ同相で加算される。
- 現場での影響： A相、B相、C相では18Aという安全な値が測定されるものの、中性線が小容量のため28Aという過負荷状態になり、過熱することがある。
- 対策： 高密度なアンプラックには必ずアクティブPFC機能を備えたアンプを使用すること。また、古い非補正型スイッチャーを使用する場合は、中性線ケーブルのサイズを相線の150％～200％にすること。
2. SMPSのピーク電流値に基づく発電機の選定
- 問題の所在： オーディオ信号は非常にダイナミックで、ピーク対平均電力比は通常6dBから14dBの範囲にある。音響エンジニアは、最新のSMPS式アンプラックの平均消費電力が4kW程度だと判断し、8kVA程度の小規模な発電機で十分だと考えることがある。
- 現場での影響： 35Hzのサブウーファー周波数が作用すると、急激な高電流の一時的な需要が発生し、発電機の自動電圧調整装置（AVR）が不安定になる。AVRが過剰に反応すると、過電圧が発生し、デジタルコンソールやDSP装置が損傷する可能性がある。
- 対策： 平均的な連続消費電力ではなく、ピーク時の一時的な電流需要に基づいて発電機の容量を決定すること。PFC機能があっても、全体的なダイナミックなオーディオ負荷に対して少なくとも1.8倍から2.2倍の安全マージンを確保すること。
3. 安価なSMPS設計におけるサブウーファーの動作不安定と電圧低下
- 問題の所在： すべてのSMPS回路が同等に設計されているわけではない。低コストの設計では、メーカーはコスト削減のために二次側コンデンサの容量を極力減らし、需要に応じて電流を供給するスイッチングレギュレータのみに依存している。
- 現場での影響： 高周波スイッチング電源は迅速に反応できるが、持続的な低周波のサブベース音（例えばシンセのドローン音やエレクトロニックミュージックにおける長時間続く808のキック音）には大量の電力が必要となる。容量が不足しているSMPSでは、持続的な低周波が作用すると直流電圧が低下し、聴感上のダイナミックコンプレッションや力のないベース音が生じる。
- 対策： 複数段階の共振構造と十分な二次側エネルギー貯蔵機能を備えた、プロ用のツアー向け電源を選択すること。EGT AudioのPLシリーズに採用されている電源アーキテクチャのように、連続的なダイナミックな負荷がかかっても電圧が低下しない設計を選ぶこと。
業界の結論：グリーンエンジニアリングがパフォーマンスを向上させる
プロオーディオ業界におけるスイッチング電源や環境に優しいアンプ技術への移行は、単なる環境規制の遵守や企業の環境意識の表れにとどまらず、根本的により優れたオーディオエンジニアリングである。
電力変換周波数を数百キロヘルツの領域まで引き上げ、能動的かつインテリジェントな力率補正機能を導入することで、出力電力と物理的な鉄心の重量との間の関連性を解消しました。その結果、より強力なパフォーマンスを発揮し、発熱を抑え、過負荷状態の電力供給網からの消費電流を削減し、世界中の会場の運用コストを大幅に低減する、新世代のツアー用および設置用システムが実現しました。
現代のシステム設計において、高効率というのはもはや余裕度を犠牲にするものではなく、むしろ余裕度が存在する理由そのものなのです。
