المفارقة الصوتية في قاعات الحفلات الكبرى الحديثة
تُعد قاعات الحفلات الكبرى في الفنادق الفاخرة ومراكز المؤتمرات المعاصرة من عجائب المعمار: فهي تتميز بمساحات خالية من الأعمدة تتراوح بين 800 و2,500 متر مربع، وارتفاعات سقوف تتراوح بين 6 و9 أمتار، بالإضافة إلى جدران تقسيم قابلة للتعديل تسمح بتقسيم المساحة إلى تصاميم مختلفة.
ورغم أن غياب الأعمدة الداعمة يوفر خطوط رؤية خالية من العوائق لضيوف الفعاليات، إلا أنه يحرم مهندسي الصوت من نقاط تثبيت مناسبة. ولزيادة تعقيد الأمر، تحتوي هذه القاعات على مواد حدودية عاكسة للصوت بشكل كبير، مثل حواف الرخام المصقولة، وألواح المرايا الكبيرة، والزجاج الذي يمتد من الأرض إلى السقف، بالإضافة إلى قضبان السقف المعدنية.
أكثر الأخطاء الهندسية شيوعًا في هذه القاعات هو استخدام مصفوفات صوتية كبيرة على شكل خطوط من اليمين إلى اليسار على جانبي المسرح. وعلى الرغم من أن المصفوفات الخطية تتميز بأدائها الممتاز في الأستادات والمهرجانات الخارجية حيث يكون من الضروري توجيه الصوت لمسافات بعيدة مع السيطرة على نمط الإشارة الرأسي، إلا أن استخدامها في قاعة حفلات بارتفاع 7 أمتار يؤدي إلى مشاكل صوتية خطيرة.
الفارق المفرط بين مستويات الصوت من الأمام إلى الخلف: عند تشغيل الصوت بقوة عالية من المنطقة الأمامية نحو الطاولات الخلفية، تتعرض طاولات الضيوف المميزين في الصفوف الخمسة الأولى لمستويات صوتية مؤلمة (غالبًا ما تتجاوز 95 ديسيبل)، بينما يواجه الحضور في الخلف صعوبة في فهم الكلام بسبب انعكاسات الصوت في أرجاء القاعة.
تنشيط المجال المتردد: تؤدي الاتجاهية الأفقية الواسعة التي تصطدم بالزجاج الجانبي وجدران القاعة إلى تنشيط انعكاسات الصوت المتأخرة، مما يخفض مؤشر نقل الكلام (STI) إلى مستويات أقل من المعايير المقبولة في الشركات (حيث يكون الهدف عادةً أن يكون STI أقل من 0.60).
العوائق البصرية: يعترض المصممون الداخليون ومخططو الفعاليات باستمرار على استخدام أنظمة الصوت المعلقة الكبيرة التي تحجب شاشات العرض والثريات الديكورية وخطوط الرؤية إلى عناصر المسرح.
الحل الحقيقي يكمن في فصل عملية توليد مستويات الصوت عن نقطة فيزيائية واحدة، وذلك عن طريق استخدام تصميم مصدر نقطي موزع مدعوم بتعويضات تأخير محسوبة بدقة.

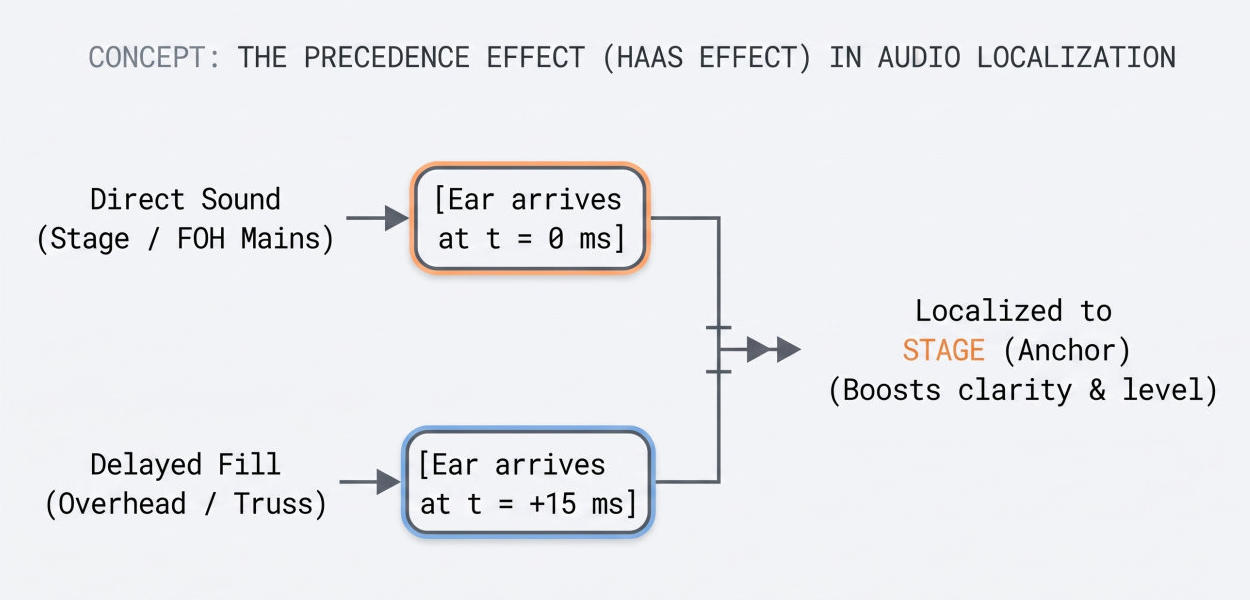

فهم تأثير هاس في تصميم الصوت الموزع
تعتمد الفيزياء الأساسية التي تحكم أنظمة التعويض التأخيري على علم السمع النفسي، وتحديدًا تأثير هاس (المعروف أيضًا باسم تأثير الأولوية).
يحدد السمع البشري اتجاه الصوت بناءً على جبهة الموجة الأولى التي تصل إلى الأذن (خلال 1 مللي ثانية من وقت الوصول). وإذا وصل صوت ثانوي مطابق للصوت الأولي بين 5 مللي ثوانٍ و30 مللي ثانية بعد الصوت الأولي، فإن الدماغ البشري يدمج كلا الصوتين في صوت واحد يتم إدراكه، مع تحديد مصدر الصوت بأكمله على أنه جبهة الموجة الأولى التي وصلت — شريطة ألا يكون صوت المصدر المتأخر أعلى من الصوت المباشر بأكثر من 10 ديسيبل.
قبل أن ينخفض مستوى الصوت المباشر تحت مستوى الضوضاء المحيطة أو يتحول إلى تأثيرات الصدى في الغرفة، يقوم مكبر صوت مؤجل موضوع في الأعلى أو على طول المحيط بإدخال موجة جديدة. ونظرًا لأننا نؤخر هذا المكبر الصوتي الثانوي إلكترونيًا ليعمل مباشرة بعد مرور صوت المسرح فوق الحضور، فإنهم يدركون أن الصوت يأتي بشكل طبيعي من المتحدث على المسرح، رغم أن ما يصل إلى 70% من الطاقة الصوتية المحلية التي تصل إلى آذانهم تأتي من المكبر الموجود مباشرة فوقهم.
معايرة زمن التأخير بدقة وضبط خطوة بخطوة
لا يعتمد تنسيق التأخير أبدًا على التخمينات أو التقديرات التقريبية للغرفة. بل يتطلب حساب أوقات الانتقال الصوتي بناءً على ظروف الغرفة المحيطة، يليه التحقق باستخدام برمجيات FFT ثنائية القناة (مثل Smaart وSystune).
1. حساب السرعة الفيزيائية للصوت
تتغير سرعة الصوت ($c$) مع درجة حرارة الهواء المحيطة:
$c \approx 331.3 + (0.606 \times T)$
حيث $T$ هي درجة الحرارة بالدرجة المئوية. في قاعة اجتماعات ذات تحكم مناخي تعمل عند $22^\circ\text{C}$:
$c \approx 331.3 + (0.606 \times 22) \approx 344.6\text{ m/s}$
وهذا يعني أن زمن التأخير الصوتي يبلغ تقريبًا $2.90\text{ ms}$ لكل متر ($0.884\text{ ms}$ لكل قدم).
2. صيغة التأخير الأساسية
التأخير الفيزيائي الأساسي للنقل ($t_{\text{phys}}$) المطلوب لمكبر الصوت المسؤول عن إضافة التأخير والموجود على بعد $d_{\text{delay}}$ من مكبرات الصوت الرئيسية في منطقة العرض هو:
$t_{\text{phys}}\text{ (ms)} = \left( \frac{d_{\text{delay}}\text{ (meters)}}{c} \right) \times 1000$
ولضمان بقاء دماغ المستمع مركزًا على المسرح، نضيف تأخيرًا تفضيليًا من نوع Haas bias delay ($\Delta t_{\text{Haas}}$) بقيمة $5\text{ to }15\text{ ms}$:
$t_{\text{total}} = t_{\text{phys}} + \Delta t_{\text{Haas}} + t_{\text{latency\_offset}}$
(ملاحظة: $t_{\text{latency\_offset}}$ يأخذ في الاعتبار أي اختلافات في تأخير التحويل داخل وحدة المعالجة الرقمية بين مسارات المعالجة المختلفة، والتي تبلغ عادةً $1.0\text{ to }2.5\text{ ms}$.)
3. تسلسل معايرة الميدان
قياس مكبر الصوت الرئيسي للمسرح بشكل منفرد: ضع ميكروفون القياس مباشرة على المحور الصوتي لصف التأخير رقم 1 على ارتفاع الأذن عند الجلوس ($1.2\text{ meters}$). قم بتسجيل ذروة استجابة النبضة الناتجة عن الصوت القادم مباشرة من مكبر الصوت الرئيسي في المسرح.
قياس مكبر الصوت المستخدم للتأخير بشكل منفرد: أوقف تشغيل مكبر الصوت الرئيسي، وشغّل مكبر الصوت المستخدم للتأخير، ثم قم بإجراء قياس لاستجابة النبضة. راقب وقت وصول ذروة الصوت القادمة مباشرة من هذا المكبر.
ضبط التأخير بشكل تقريبي: قم بضبط تأخير القناة في وحدة المعالجة الرقمية لمكبر الصوت المستخدم للتعويض بحيث تقع ذروة استجابة النبضة الخاصة به بين $5\text{ ms}$ و$10\text{ ms}$، بعد ذروة الصوت القادمة من مكبر الصوت الرئيسي.
مواءمة الطور عبر نطاق التحويل الطيفي: راقب منحنى الطور في منطقة التداخل (عادةً من $500\text{ Hz}$ إلى $2\text{ kHz}$). قم بتعديل التأخير بخطوات قدرها $0.2\text{ ms}$ حتى تتبع منحنيات الطور لكلا المصدرين مسارًا موازيًا طوال النطاق الأوسط الحرج. يساعد ذلك في القضاء على تأثير الترشيح الصوتي الناتج عن التداخلات الطيفية، والذي يتسبب في جعل الصوت يبدو فارغًا أو محصورًا داخل حيز معين.
مطابقة المستوى الصوتي: شغّل كلا المكبرين. قم بتعديل مستوى خرج مكبر الصوت المستخدم للتعويض بحيث يتطابق مع مستوى الصوت القادم مباشرة من المسرح، أو ألا يكون أعلى منه بأكثر من $2\text{ to }3\text{ dB}$. إذا تجاوز مستوى صوت مكبر الصوت المستخدم للتعويض الصوت القادم مباشرة بأكثر من $6\text{ dB}$، فإن تأثير الإدراك الخاطئ بشأن مصدر الصوت يختفي، ويقوم المستمع على الفور بتحديد موقع الصوت على السقف.
اختيار الأجهزة: مطابقة الاتجاهية والتضخيم
في المنشآت الفندقية عالية الجودة، يجب على مكبرات الصوت ذات المصدر النقطي أن تلبي معيارين صارمين: توزيع عالي التردد واسع وسلس دون حدوث إلغاءات للطور على المحاور الجانبية التي قد تؤدي إلى تدمير جودة الصوت، بالإضافة إلى تكامل ميكانيكي سلس.
| موقع النظام | الأجهزة الموصى بها | مواصفات التكوين | الدور الهندسي الرئيسي |
|---|---|---|---|
| مكبرات الصوت الرئيسية في المنطقة الأمامية | مكبر الصوت ذو المصدر النقطي EGT GF-12 | مكبس منخفض التردد بقطر 12 بوصة (305 مم)، مكبس عالي التردد بقطر 1.75 بوصة (44 مم)، قدرة 400 واط RMS / 1600 واط في الذروة، مستوى صوتي أقصى $53\text{ Hz} - 18\text{ kHz}$، $126\text{ dB}$ | يتم تركيبها على جانبي المسرح الرئيسي. توفر طاقة صوتية عالية وقوة صوتية ممتازة في منطقة المقاعد الأمامية، وذلك بفضل هيكلها المصنوع من الخشب البتولا المقوى. |
| مكبرات التعويض التأخيري في المنطقتين 1 و2 | مكبر الصوت التعاوني EGT FX-10 | مكبس منخفض التردد بقطر 10 بوصات (254 مم) + مكبس عالي التردد تعاوني بقطر 34 مم، قدرة 200 واط RMS، هيكل من الخشب البتولا، توزيع صوتي مخروطي، مستوى صوتي أقصى $119\text{ dB}$ | يتم تعليقها على السقف أو الهياكل الداعمة باستخدام دعامات من نوع U مخصصة. يوفر تصميمها التعاوني ذو المصدر النقطي منعًا للتشوهات الأفقية أو العمودية في المناطق المتداخلة. |
| تضخيم الصوت لعدة مناطق | مضخم الطاقة ذو 4 قنوات EGT AK4600 | تصميم من الفئة H، مصدر طاقة دائري، $4 \times 600\text{W} \text{ @ } 8\Omega$، معامل كبح $>230$، معدل تشوه ترددي $<0.05\%$ | يعمل على تشغيل مكبرات الصوت الرئيسية اليسرى واليمنى، بالإضافة إلى صفي التعويض التأخيري 1 و2، من خلال قنوات مضخم منفصلة ضمن هيكل واحد $2\text{U}$. |
لماذا تعتبر مكبرات المصدر النقطي التعاوني ضرورية لعمليات التعويض التأخيري؟
تعاني السماعات ثنائية الاتجاه القياسية التي تحتوي على مكبرات صوت منفصلة للترددات المنخفضة والعالية من مشكلة التشتت الصوتي (حيث يكون المركز الصوتي لمكبرات الترددات المنخفضة والعالية مفصولين فيزيائيًا بعدة بوصات). عند تعليق سماعة ثنائية الاتجاه القياسية من سقف قاعة الاحتفالات بزاوية لأسفل، يواجه المستمعون الذين يقعون خارج المحور مشكلة التصفية الشبكية في منطقة التحويل الطيفي ($1.5\text{ kHz} - 2.5\text{ kHz}$) بسبب الفروق في أطوال المسارات بين المكبرين.
يتيح استخدام تصميم توأمي متخصص مثل EGT FX-10 التغلب على هذه المشكلة. وذلك لأن مكبر الترددات العالية يعمل مباشرة عبر مركز المخروط المخصص للترددات المنخفضة بقطر 10 بوصة، مما يؤدي إلى توافق المراكز الصوتية على نفس المحور. وينتج عن ذلك توزيع صوتي مخروطي يوفر أداءً متساويًا ومتماثلًا حتى عند تعليق السماعة أفقيًا أو عموديًا أو بزاوية لأسفل على حامل مخصص.
المصيدة الميدانية الحرجة والمشاكل الهندسية المحتملة
خطأ “المسطرة وشريط القياس”: لا تعتمد أبدًا على قياسات الغرفة الفعلية وحدها لضبط تأخيرات DSP. فعلى الرغم من أن قياس $18\text{ meters}$ يوفر لك زمن انتقال نظريًا قدره $52.2\text{ ms}$، إلا أنه يتجاهل التأخيرات الناتجة عن المعالجة الداخلية لوحدات الميكسينج الرقمية، ومخازن بيانات نقل Dante، بالإضافة إلى تأخيرات مجموعات المرشحات من نوع FIR/IIR داخل وحدة DSP نفسها. يجب دائمًا التحقق من ذلك عبر قياس الاستجابة النبضية.
الضوضاء الترددية في النطاق المتوسط المنخفض: يتم استخدام السماعات المؤجلة لتحسين وضوح الصوت (%$1\text{ kHz} - 6\text{ kHz}$)، وليس لإعادة إنتاج طاقة ترددات منخفضة كثيفة. فاستخدام تأخير لجميع النطاقات الترددية حتى $60\text{ Hz}$ يؤدي إلى ملء الغرفة بصوت باسي شامل غير ضروري، مما يخلق ضجيجًا. يجب دائمًا تفعيل مرشح عالي التردد (HPF) على قنوات التعويض المؤجلة عند مستوى $90\text{ Hz} - 110\text{ Hz}$ (24 ديسيبل/أكتوبر وفق معيار Linkwitz-Riley) لمنع تراكم الترددات المنخفضة في أنماط الصوت داخل الغرفة.
التغيرات الحرارية الناتجة عن الضيوف: عادةً ما يتم ضبط القاعات في فترة ما بعد الظهر عندما تكون الغرفة فارغة وباردة (%$20^\circ\text{C}$). بحلول الساعة 8 مساءً، يملأ 600 ضيف قاعة الطعام، مما يزيد من درجة حرارة الأجسام وأجهزة التدفئة المستخدمة في الولائم وحرارة الإضاءة، لتصل درجة حرارة الغرفة إلى $26^\circ\text{C}$. يؤدي هذا التغير في درجة الحرارة إلى زيادة سرعة الصوت من $343\text{ m/s}$ إلى $347\text{ m/s}$. وعلى مسافة تأخير تصل إلى 30 مترًا، يؤدي ذلك إلى تغيير في وقت وصول الصوت بمقدار يقارب $1\text{ ms}$. يجب الحفاظ على قيمة تعويض Haas في مستوى مريح حول $8\text{ to }12\text{ ms}$؛ فتعيينها على مسافة قريبة جدًا من الحد $2\text{ ms}$ قد يؤدي إلى تأثر التأخير الناتج عن التغيرات الحرارية بالصوت المباشر، مما يعكس اتجاه تحديد مصدر الصوت.

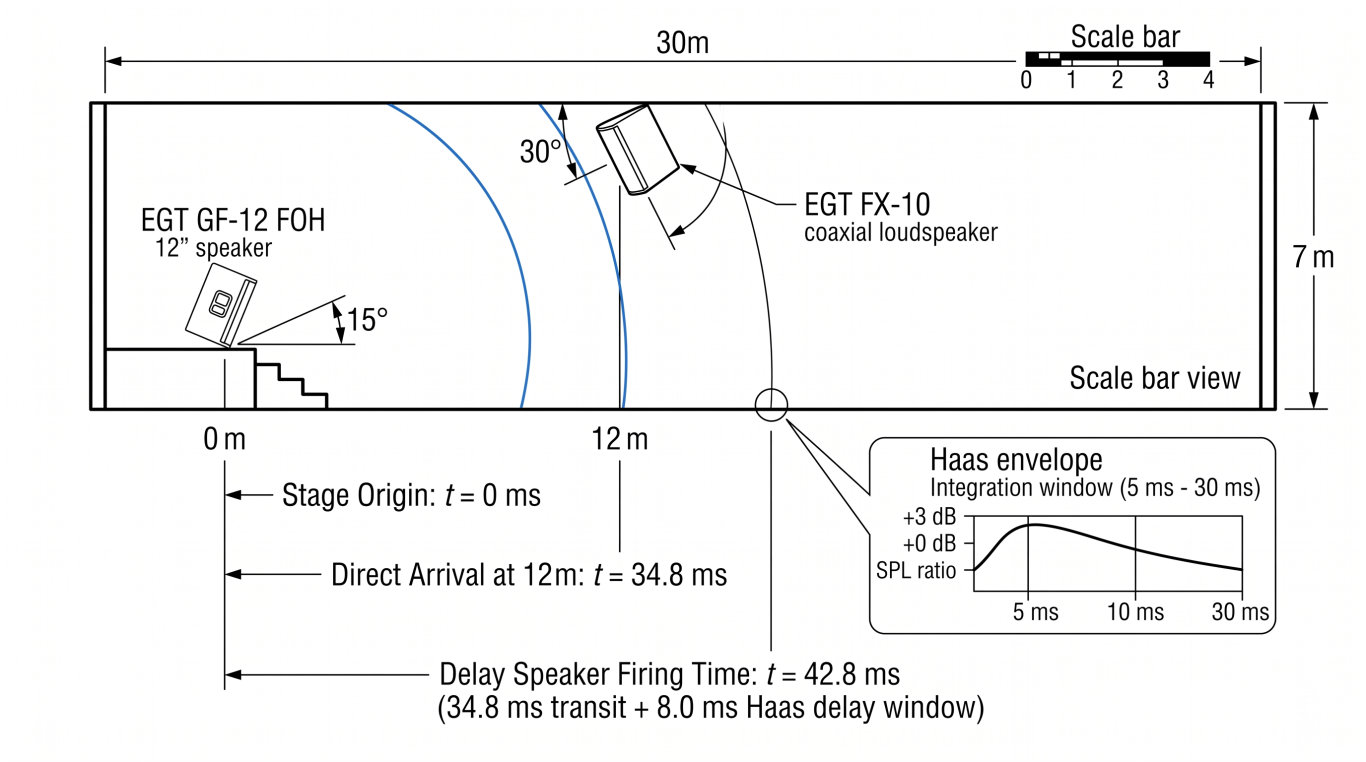

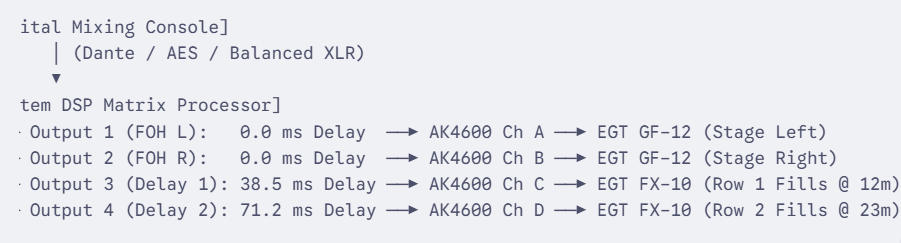

مخطط هندسة النظام
من خلال تصميم مصفوفة تأخير مدروسة، يمكن تقليل المستوى الصوتي المطلوب من أي وحدة صوتية على حدة، والحفاظ على نسب الصوت المباشر إلى الصوت المتردد فوق عتبات المسافات الحرجة، بالإضافة إلى الحفاظ على الجودة الجمالية لقاعات الاجتماعات الفاخرة في الشركات.
