Der Untergang der „blinden“ Verstärkerracks
Jahrzehntelang bedeutete die Einrichtung eines Audio-Systems für Arenen oder Stadien, dass ein Ingenieur alle zwanzig Minuten ins Backstage eilen musste, um die Verstärkerracks zu überprüfen, die thermischen LEDs mit einer Taschenlampe zu kontrollieren oder analoge Drehregler mit einem Schraubenzieher anzupassen. Wenn die Impedanz eines Wandlerbauteils schwankte oder ein Verstärkerkanal während des Höhepunkts einer Show überlastet wurde, stellte das Front-of-House-Team dies meist erst fest, wenn die Audioqualität verzerrt war oder eine Spulenscheibe durchbrannte.
Die Branche hat sich von passiven, einfachen Lösungen entfernt. Moderne Installationen und Touring-Ausrüstungen erfordern aktive Intelligenz: Intelligente Verstärker, die hochwirksame Class-D-Verstärkung, dedizierte 24-Bit/48 kHz DSP-Engine sowie bidirektionale Netzwerk-Telemetrie in ein einheitliches, verwaltbares Ökosystem integrieren.
Egal ob es um die Steuerung eines 32-Boxen-Outdoor-Line-Arrays oder eines 12-Zonen-Konferenzzentrums geht – die Fernsteuerung über TCP/IP und digitale Audio-Busse hat die Leistungsverwaltung von einer operativen Belastung zu einer präzisen, Echtzeit-Disziplin gemacht.
Kernarchitektur: Das Gehirn hinter der vernetzten Verstärkertechnik

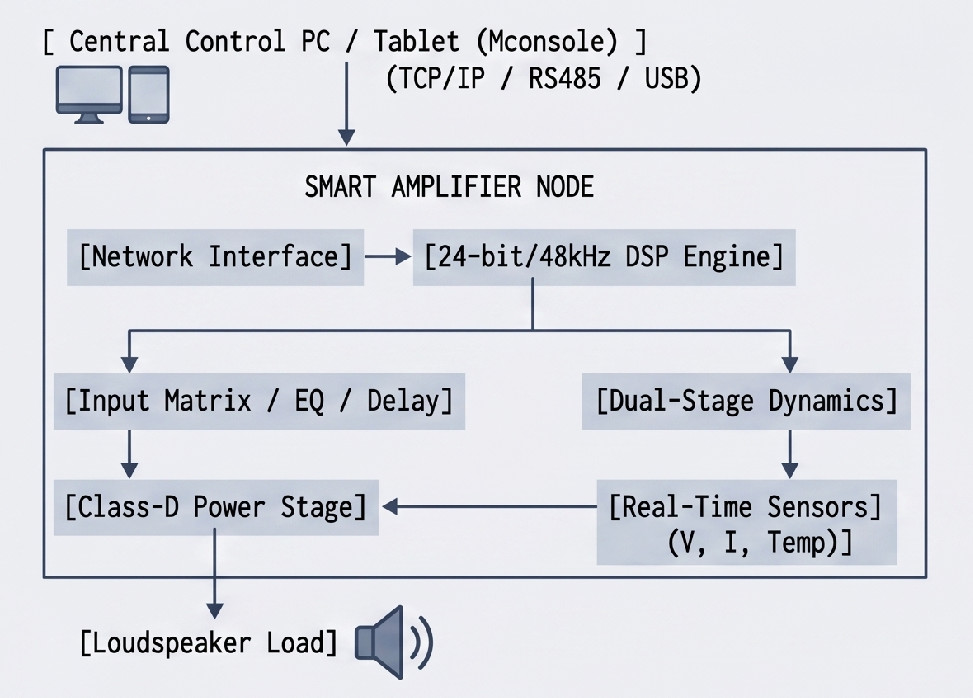

Ein echter intelligenter Verstärker ist nicht einfach nur eine analoge Leistungsstufe mit einem Ethernet-Anschluss auf der Rückplatte. Vielmehr handelt es sich um einen verteilten Rechennode, der auf drei integrierten Stufen basiert:
1. Echtzeit-Telemetrie & Hardware-Feedback
Im Gegensatz zu herkömmlichen Systemen, die nur bei katastrophalen Fehlern (Schutzmodus) Meldungen senden, übertragen intelligente Verstärker kontinuierlich Informationen über ihren Betriebszustand über das Steuerungsnetzwerk:
- Lastimpedanzmessung: Es werden ständig Spannungs-Strom-Verhältnisse an den Ausgangsseitenelementen berechnet, wodurch offene Schaltungen (defekte Treiber) oder teilweise Kurzschlüsse (geschmolzene Stimmgabelschichten) sofort erkannt werden.
- Temperaturüberwachung: Es werden die Temperaturen des Kühlers sowie der MOSFET-Übergänge in Echtzeit gemessen, wodurch Drehzahlanpassungen der Lüfter ermöglicht werden, bevor es zu thermischem Throttling kommt.
- Netzspannungs- & PFC-Stabilität: Während starker Subbass-Transiente wird die Schwankung der Wechselstromversorgung überwacht, wobei der Stromverbrauch durch Power-Factor-Correction-Module dynamisch angepasst wird.
2. Fortgeschrittene Mehrstufen-Schutzfunktionen
Durch intelligente DSP-Überwachungssoftware werden einfache analoge Klippbegrenzer durch koordinierte, mehrschichtige Schutzprofile ersetzt:

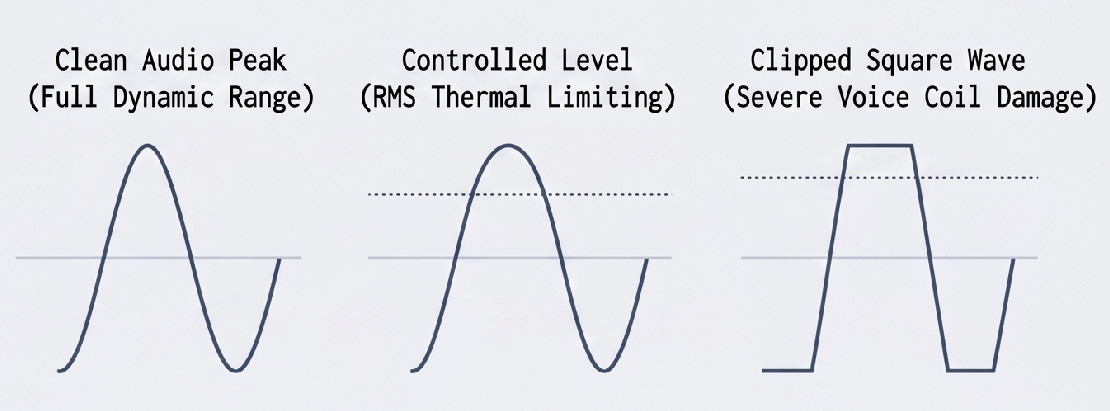

- RMS-Kompression (Wärmschutz): Simuliert eine langfristige Wärmezunahme in der Tonspule des Wandleres und regelt die kontinuierliche Leistungszufuhr in langen Abschnitten sanft, ohne die musikalischen Transienten zu zerstören.
- Peak-Limitierung (Auslenkungsschutz): Nutzt ein Vorhersage-basiertes Peak-Cutting-Verfahren mit Reaktionszeiten unter einem Millisekundenbruchteil, um zu verhindern, dass die Treiberkonen ihre mechanischen Xmax-Grenzen überschreiten.
Zentrale Verwaltung: Die Software im Einsatz
In kritischen Anwendungen ist eine Einzelverwaltung der Hardware unzumutbar. Moderne DSP-Systeme – wie EGT Audio’s proprietäres Mconsole Software – ermöglichen es Technikern, die Verstärkungsinfrastruktur eines gesamten Veranstaltungsortes von einer einzigen zentralen Konsole aus zu erkennen, zu bearbeiten und zu steuern.
Wichtige zentrale Funktionen:

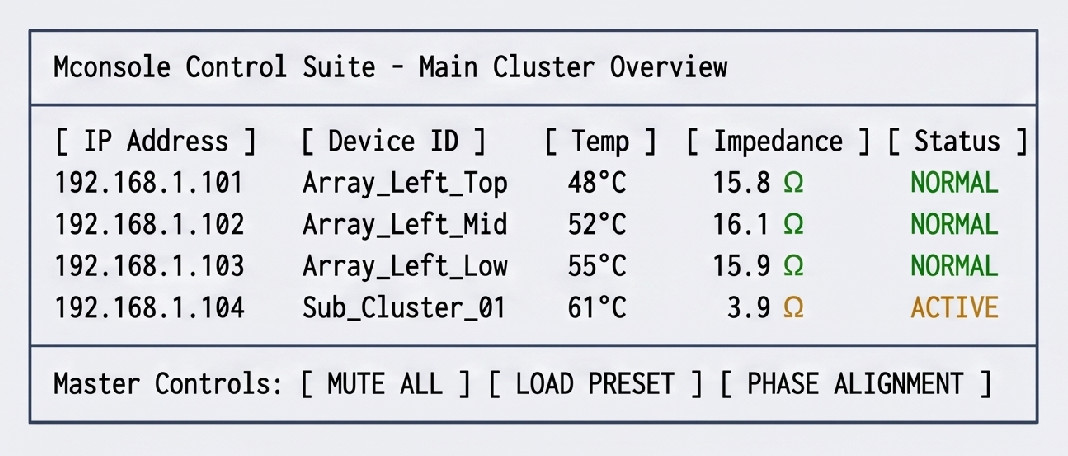

Globale Cluster-Zonierung: Arraye in logische Gruppen zusammenfassen (z. B. Main Hang, Side Fills, Under-Balcony Delays). Die Anpassung der Hochfrequenzbänke in einer kompletten 12-Box-Line-Array-Anlage erfolgt in zwei Sekunden – anstelle von zwölf einzelnen physischen Anpassungen.
Mehrpunkte-Phasenabstimmung: Bis zu 120 ms globale Eingangsverzögerung zusammen mit individuellen Ausgangsverzögerungskanälen direkt in aktiven Systemen wie der EGT VKX210L-DSP Active Line Array umsetzen, um eine nahtlose akustische Zeitabstimmung zwischen Haupt- und Nebenverzögerungen zu gewährleisten.
Live-System-Logger: Vollständige Ereignisprotokolle exportieren, die Spitzenwerte des SPL, Temperaturverläufe sowie Spannungsabfälle im Wechselstromnetz anzeigen, um die Systemintegrität für Garantiezwecke und Berichte an Kunden zu überprüfen.
3 häufige Fehler bei Feldinstallationen, die jeder Systems Integrator vermeiden muss
Fehler 1: Verwendung von Dante-Audio und Fernüberwachungsfunktionen auf billigen, unverwalteten Switches

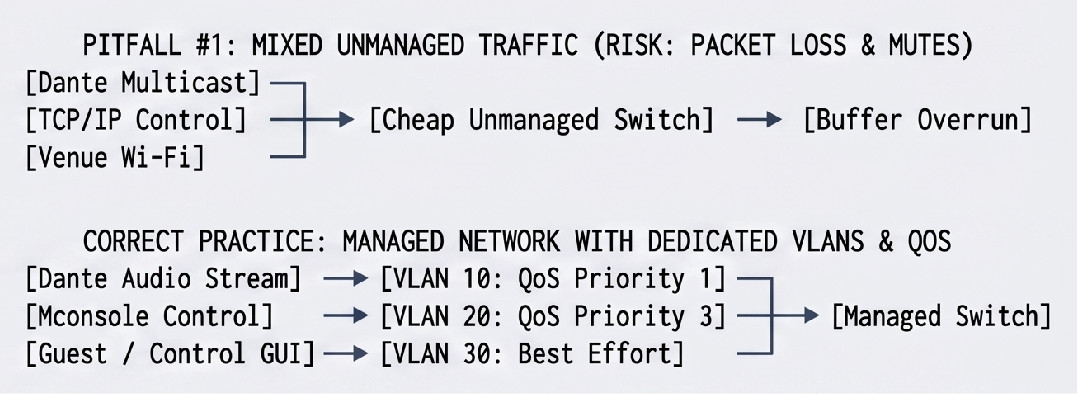

Die Falle: Der Einsatz unverwalteter, office-tauglicher Gigabit-Switches zur Verbindung von Audio-over-IP-Strömen (wie Dante) sowie TCP/IP-Monitoring-Paketen des Verstärkers im selben Broadcast-Domain. Starke Multicast-Audio-Ströme überfluten leicht die Puffer solcher Switches, was dazu führt, dass Telemetrie-Pakete blockiert werden und das DSP-Steuerungssoftware während der Aufführung die Verbindung verliert.
Die Lösung: Verwenden Sie stets verwaltete Layer-2/Layer-3-Unternehmens-Switches. Teilen Sie die Steuerdaten (Mconsole/Telnet) sowie die Echtzeit-Audio-Ströme in separate VLANs auf und konfigurieren Sie dort angemessenes IGMP Snooping sowie QoS-Priorisierungen.
Fehlerquelle 2: Doppelte Beschränkung durch inkonsistente Gain-Steuerung
Die Falle: Die Einstellung eines aggressiven digitalen Limiters auf der upstream-FOH-Konsole oder der digitalen Matrix, während gleichzeitig der interne Peak-Limiter des Verstärkers bei einem niedrigeren Spannungsschwellenwert aktiviert wird. Dies verursacht doppelte Kompressionsartefakte, erhebliche Phasenverzerrungen im Übergangsbereich sowie einen vorzeitigen Verlust an dynamischem Headroom.
Die Lösung: Kalibrieren Sie die Systemempfindlichkeit systematisch. Überlassen Sie die Steuerung der Systemschutzmechanismen dem integrierten DSP des Verstärkers – dieser verfügt über direkten Sensorzugriff auf die Ausgangsstufe – und gewährleisten Sie eine konstante Gainspannung in der gesamten Verarbeitungsmatrix der Vorstufe.
Fehlerquelle 3: Vernachlässigung von Hoch-Z-Erdschleifen in hybriden Netzwerktopologien
Die Falle: Verwendung langer, ungeschirmter RS485- oder USB-Leitungen über verschiedene elektrische Phasen in großen Veranstaltungsorten ohne galvanische Trennung. Unterschiede im Erdpotential zwischen entfernten Verstärkergehäusen können gemeinsammodulären Rausch in die Audiolinien einspeisen oder Steuerdatenpakete beschädigen.
Die Lösung: Verwenden Sie optisch getrennte Wandler bei der Nutzung veralteter serieller Protokolle oder wechseln Sie bei Streckenlängen von über 70 Metern vollständig auf optische Backbone-Strukturen mit isolierten TCP/IP-Endpunkten.
Reales Integrations-Szenario: Mehrstöckiger Konzertsaal
In akustischen Umgebungen mit mehreren Ebenen erfordert eine gleichmäßige SPL-Verteilung ohne Übertragung von überschüssiger Energie auf reflektierende Rückwandflächen eine präzise Zonierung.
Inbetriebnahmeprozess:
Einstellung der Netzwerktopologie: Jedes Verstärkermodul – wie jene, die in der EGT GL18S-DSP Active Subwoofer-Serie integriert sind – erhält eine statische IP-Adresse im dedizierten Sound-Steuerungs-Subnetz.
Überprüfung der Impedanzbasis: Bevor hochfrequenter Rosa-Rausch gesendet wird, wird mithilfe der Überwachungssoftware eine automatisierte Prüfung mit niedrigfrequenten Pilottönen durchgeführt, um sicherzustellen, dass jeder Hochfrequenz-Kompressionslautsprecher sowie jeder Tiefbass-Lautsprecher innerhalb der vom Hersteller vorgegebenen Toleranzen liegt (z. B. 6–8 $\Omega$ für einzelne Module, 16 $\Omega$ für parallel geschaltete Line-Array-Satellitenlautsprecher).

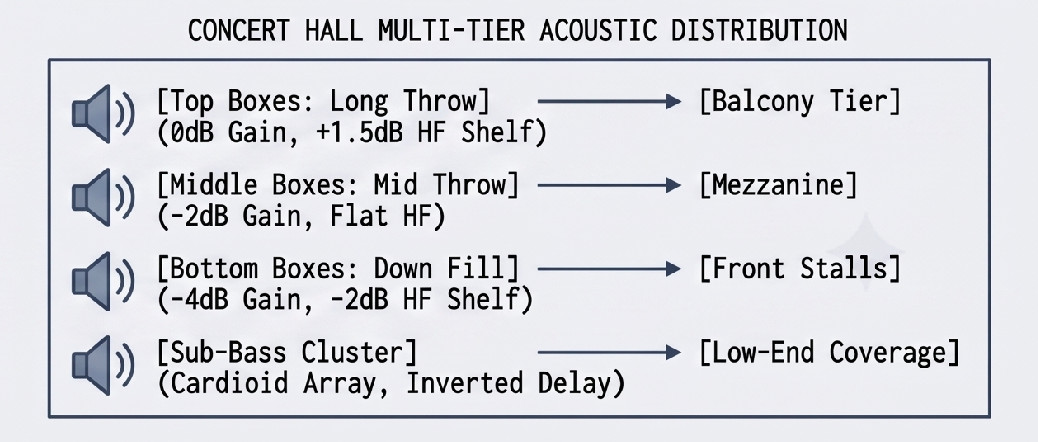

Kompensationskurven für Line-Arrays: Anwendung gezielter IIR-Parametrikfilter:
- Obere Langwurf-Lautsprecher: Kompensation der atmosphärischen Hochfrequenzabsorption durch eine sanfte Anhebung im Hochfrequenzbereich ($+1.5\text{ dB}$ bei $10\text{ kHz}$).
- Untere Down-Fill-Lautsprecher: Dämpfung des Mittel- bis Hochfrequenzbereichs um $-3\text{ dB}$, um Ermüdung der Zuhörer in den vorderen Reihen zu vermeiden.
- Steuerung von Kardioid-Subwoofern: Durch die Verwendung von Ausgangsverzögerungsblocks auf den speziellen Subwooferkanälen wird die Polarität umgekehrt und präzise Millisekundenverzögerungen (in der Regel 2,4 ms bis 3,8 ms, abhängig vom Abstand zwischen den Treibern) auf die nach hinten ausgerichteten Lautsprechergehäuse angewendet. Dadurch wird die in die Rückwand strömende Niedrigfrequenzenergie ausgeglichen, während gleichzeitig die Wirkkraft auf der Zuschauerrichtung gesteigert wird.
Fazit für Auftragnehmer und Systemintegratoren
Vernetzte Verstärkungssysteme sind nicht länger ein optionaler Luxus für hochbudgetierte Tourneen – sie stellen vielmehr den Branchenstandard für kommerzielle Zuverlässigkeit und Betriebseffizienz dar. Durch die direkte Integration von DSP-Verarbeitung, Schaltkreismonitoring sowie Dynamikbegrenzung in das Verstärchergehäuse erzielen Audioauftragnehmer drei entscheidende kommerzielle Vorteile:
- Erheblich reduzierter Platzbedarf im Rack sowie weniger Kabelverwaltung: Es entfallen externe analoge Patchbays, separate Grafik-EQ-Racks sowie umständliche Mehrfachleitungs-Kupferkabel.
- Praktische prädiktive Wartung: Es werden Degradationen der Transducer oder thermische Belastungen erkannt, bevor sie zu Systemausfällen führen.
- Sofortige Szenenwiederherstellung und Anpassungsfähigkeit: Durch das Aufrufen globaler Netzwerkpresets kann eine Mehrzweck-Arena in Sekundenschnelle von einer Unternehmenspräsentations-Einrichtung in eine voll ausgestattete Live-Konzertumgebung umkonfiguriert werden.
