يواجه كل مقاول في مجال الصوت المحترف أو مُدمج نظام صوتي ذلك المكالمة المخيفة في صباح يوم الاثنين: “كيني، كان صوت النظام رائعًا الليلة الماضية أثناء عرض الفرقة الرئيسية، لكن في منتصف الأغنية التكميلية، توقف محركات الترددات العالية فجأة عن العمل.”
تتوجه إلى مكان الحدث، وتُخرج محركات الضغط، وهناك تظهر رائحة كريهة وواضحة لملف صوتي محترق.
الرد الفوري لدى العديد من مشغلي الأنظمة هو إلقاء اللوم على المُضخّم بأنه “قوي جدًا”. لكن كما سيخبرك أي مهندس صوت ذو خبرة، فإن السبب في الغالب هو العكس تمامًا. ضعف قوة نظام الصوت، مقترنًا بقص الإشارة بشكل مفرط، هو السبب الرئيسي لتدمير محركات الترددات العالية.
دعونا نفصّل الفيزياء الحقيقية وراء تطابق القوة حتى يمكنك تصميم أنظمة صوتية ذات جودة عالية تعمل بثبات لسنوات دون تدمير المحركات.
السبب الجذري: لماذا تدمر المُضخّمات “الصغيرة” محركات الترددات العالية
لفهم سبب تلف محركات الترددات العالية، يجب علينا توضيح مفهوم خاطئ شائع جدًا في هذا المجال. لا تتلف محركات السماعات بمجرد أن يكون المُضخّم قادرًا على توفير قدرة كهربائية عالية؛ بل تتلف لأن المُضخّم يُجبر على العمل في حالة قص الإشارة.

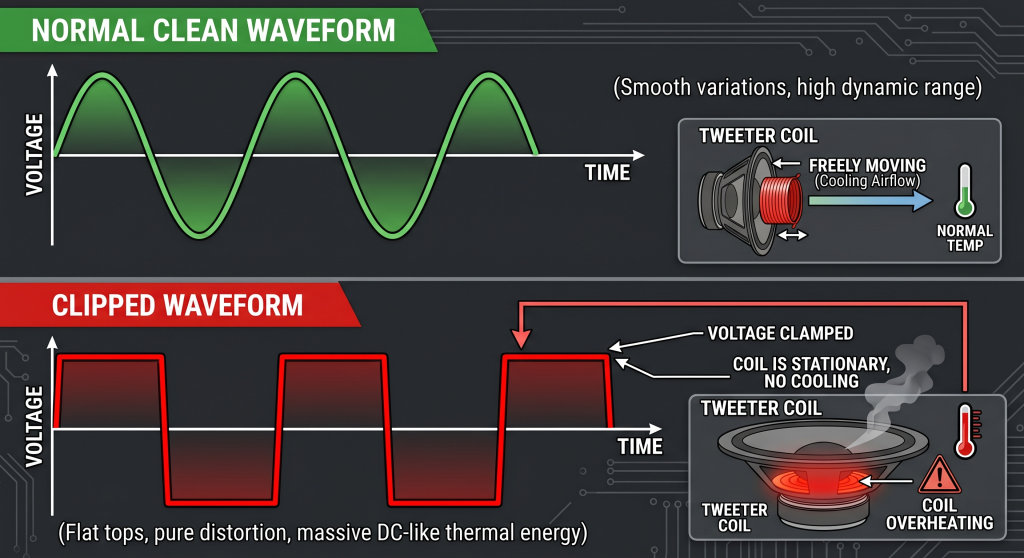

تشريح الإشارة المقطوعة
عندما يتم دفع نظام الصوت إلى ما هو أبعد من حدود جهده، فإن الموجات الجيبية المنتظمة والمتموجة للموسيقى تصطدم بحاجز صلب. ينفد مساحة التشغيل لدى المضخم، فيقوم حرفيًا “بقطع” الأجزاء العلوية والسفلية من الموجات، مما يحولها إلى موجات مربعة.
يؤدي ذلك إلى مشكلتين كارثيتين:
- انفجار التشوه: تخلق الموجة المربعة المقطوعة ارتفاعًا هائلاً في التوافقيات عالية التردد التي لم تكن موجودة في الإشارة الصوتية الأصلية.
- التحميل الحراري الزائد: في الإشارة النقية، يتحرك سلك الصوت ذهابًا وإيابًا مما يسمح للهواء بتبريده. أما عندما تُقطع الموجة، فإن القمة المستوية تعني أن الجهد يظل ثابتًا لفترة قصيرة جدًا. يتوقف سلك الصوت عن الحركة لكنه يستمر في سحب تيار هائل، مما يجعله يعمل كعنصر تسخين في جهاز التوستر.
نظرًا لأن مكبرات الصوت عالية التردد (التويترات) أصغر حجمًا من السابوفرات وتستخدم أسلاكًا أرقى في سلاسلها الصوتية، فإنها غير قادرة على التخلص من هذا الارتفاع المفاجئ في الطاقة الحرارية. يذوب المادة اللاصقة، ويحدث توصيل قصير في السلك، مما يؤدي إلى تدمير التويتر.
القواعد الذهبية لمطابقة الطاقة
لحماية نظامك، يجب عليك الالتزام بقاعدة هامش الطاقة المعتمدة في الصناعة. وكقاعدة ذهبية لأنظمة الصوت المباشر والتطبيقات التجارية وأماكن العروض، يجب أن تكون قدرة مخرج المضخم الكهربائي على مقياس RMS تساوي من 1.5 إلى 2 أضعاف القدرة المستمرة (AES/RMS) للسماعات.
$P_{\text{amp}} = (1.5 \sim 2) \times P_{\text{speaker (RMS)}}$
يضمن ذلك وجود هامش كافٍ من الطاقة “النظيفة” في المضخم لإعادة إنتاج الذروات الصوتية المفاجئة (مثل صوت طبول السنارة المفاجئ أو ترك المغني للميكروفون) دون تحويل شكل الموجة إلى موجة مربعة خطيرة.
كيفية حساب التوافق: جدول عملي
| نوع/مواصفات المكبر الصوتي | القدرة المثالية للمكبر (لكل قناة عند مقاومة تطابقية) | منطق الاختيار |
|---|---|---|
| مكبرات صغيرة/مساعدة مثلاً: EGT GF-6.5 (180 واط RMS عند 8 $\Omega$) |
300 واط – 350 واط إلى 8 $\Omega$ |
يوفر هامشًا كافيًا للتغيرات اللحظية في الإشارة لتشغيل الموسيقى الخلفية والكلام بوضوح دون حدوث تشوه. |
| أداء متوسط المستوى مثلاً: EGT TX-12 (400 واط RMS عند 8 $\Omega$) |
600 واط – 800 واط إلى 8 $\Omega$ |
يضمن حصول مكبرات التريتر ذات ملف الصوت بقطر 44 مم على تغيرات لحظية في الترددات العالية نقية وخالية من التشوه خلال اللحظات الديناميكية العالية أثناء العروض المباشرة. |
| مكبر صوت رئيسي ذو قدرة عالية مثلاً: EGT RX-215 (800 واط RMS عند 4 $\Omega$) |
1200 واط – 1600 واط إلى 4 $\Omega$ |
تتطلب المكبرات الصوتية ذات الـ 15 بوصة المزدوجة تيارًا هائلاً؛ ويساعد مكبر قوي على منع انخفاض الترددات من تشويه صوت الصندوق بأكمله. |
دليل الميدان: اختيار المعدات وتطابق السيناريوهات
تواجه الأماكن المختلفة تحديات صوتية ومتطلبات في توزيع الطاقة مختلفة تمامًا. فيما يلي كيفية اختيار المعدات في ثلاث بيئات تجارية شائعة:
1. قاعات المؤتمرات وقاعات المحاضرات في الشركات
- الهدف: وضوح تام في الصوت مع عدم وجود أي ضوضاء في النظام.
- المعدات: في هذه البيئات، يُفضل استخدام مكبر صوت متعدد القنوات عالي الكفاءة مع أجهزة توزيع صوتية من نوع coaxial أو column ذات جودة عالية.
- هندسة المطابقة: بالنسبة للأنظمة القياسية، فإن استخدام مكبر الصوت رباعي القنوات EGT AK4600 (الذي يولد 600 واط نظيف لكل قناة عند 8 $\Omega$) مع سماعات المؤتمرات coaxial من نوع EGT FX-12 (بقدرة 250 واط مستمرة) يوفر هامشًا تشغيليًا يقارب 2.5 مرة. وهذا يضمن أنه حتى في حالة صراخ المتحدث عبر ميكروفون الياقة، سيقوم النظام بإعادة إنتاج الصوت بشكل نظيف تمامًا دون أي تشوهات هارمونية أو مخاطر على مكبرات الصوت العالية التردد.
2. أماكن العروض المباشرة والنوادي الليلية
الهدف: مستويات ضغط صوتي عالية (SPL) مع ديناميكيات قوية ومستمرة.
المعدات: أجهزة توزيع صوتية متينة مخصصة للجولات الموسيقية، مقترنة بمصفوفات طاقة ذكية من الفئة H أو D عالية الجودة.
هندسة المطابقة: خذ مكبر الصوت المحترف عالي الأداء EGT TR-12 الخاص بنا، الذي يتمتع بقدرة 350 واط مستمرة ومحرك ضغط بقطر 1.4 بوصة. لتشغيله بشكل مثالي في بيئات ذات طاقة عالية، نوصي باستخدام مضخم الطاقة EGT BH800. يوفر BH800 قدرة 800 واط لكل قناة عند مستوى ضجيج 8 $\Omega$، مما يمنح TR-12 نسبة طاقة مثالية تبلغ 2.2 مرة، ويسمح للمكبر بالوصول بأمان إلى أقصى قدرة له وهي 129 ديسيبل على مقياس SPL دون أي تدهور في جودة الإشارة.
3. الملاعب الكبيرة والحفلات في الهواء الطلق
الهدف: مسافة إرسال صوتية هائلة، موجات أمامية متماسكة، بالإضافة إلى موثوقية عالية قادرة على مقاومة الظروف الجوية القاسية.
المعدات: أنظمة صفوف خطية سلبية أو نشطة مكونة من عدة خزانات، مدعومة بأنظمة سوبر ووفر ذات ترددات منخفضة جداً.
هندسة المطابقة: بالنسبة للأماكن الكبيرة، تتطلب أنظمة مثل مصفوفات الخطوط ذات الـ12 بوصة المزدوجة من سلسلة Nezha Series E-LY212 لدينا توجيهًا دقيقًا للطاقة مع تضخيم ثنائي أو تحسينات خاصة. يعمل قسم الترددات المنخفضة بقدرة 800 واط مستمرة، بينما تتولى مكبرات الترددات المرتفعة ذات النيوديميوم والـ75 قلبًا معالجة 180 واط مستمرة. نقوم بمطابقة هذه المكبرات مع مضخماتنا الرقمية عالية القدرة من سلسلتي DM Series أو KH Series، مع دمج محدديات قص الذروة عالية الأداء عبر تقنية DSP لحماية المصفوفة خلال آلاف ساعات التشغيل المكثف.
نصائح صوتية احترافية: كيفية تجنب “فخوخ الميدان” الشائعة
⚠️ فخ مقاومة المكبرات المتعددة
عندما يقوم المقاولون بربط المكبرات السلبية في سلسلة متوازية، تنخفض المقاومة الكلية. فربط مكبرين بقدرة 8 $\Omega$ معًا يؤدي إلى انخفاض الحمل إلى 4 $\Omega$. أما إذا تم ربط أربعة خزانات بقدرة 16 $\Omega$ في سلسلة متوازية (مثل وحدات مصفوفات الخطوط EGT GL210 لدينا)، فإن الحمل ينخفض إلى 4 $\Omega$. يجب دائمًا إعادة حساب قدرة المخرجات للمضخم بناءً على المقاومة الكلية النهائية، وليس فقط على القيمة المذكورة على ملصق كل خزانة على حدة.
الحل الهندسي: شبكة الأمان النشطة
إذا كان مكان إقامة الفعالية يُدار من قبل طاقم غير فني أو دي جيهات ضيوف متغيرين يحبون دفع أجهزة الميكسر إلى حدها الأقصى، ففكر في التخلي تمامًا عن استخدام أجهزة مطابقة الطاقة الخارجية.
تتميز سلاسل GL DSP Series وVKX DSP Series من صفوف الخطوط النشطة لدينا بمضخمات رقمية من فئة D مصممة خصيصًا ومدمجة فيها، مع خوارزميات ضغط قيمة المتوسط التربيعي (RMS) وحماية من تجاوز الذروة مضبوطة مسبقًا في المصنع. يعرف نظام DSP بدقة متى تقترب مكبرات الترددات العالية من حدودها الحرارية، ويقوم بتقييد الإشارة بشكل شفاف، مما يجعل احتراق مكبرات الترددات العالية أمرًا مستحيلًا تقريبًا — بغض النظر عن مدى شدة ضغط المشغل على وحدة التحكم في المدخلات.
ملخص لدمج المشروع
عند إعداد اقتراحك القادم لشراء المعدات أو تصميم النظام، تذكّر هذه القواعد الثلاثة في قائمة التحقق الهيكلية:
تجنب نقص الطاقة دائمًا: تأكد من أن سعة طاقة المضخم تتجاوز بشكل كافٍ القيمة المستمرة لمعيار AES/RMS للسماعات بمعامل يتراوح بين 1.5 إلى 2.
تحقق من أحمال المقاومة: تأكد من أن ملف الطاقة الخارجة للمضخم يتوافق تمامًا مع الحمل الإجمالي للسماعات (4 $\Omega$، 8 $\Omega$، أو 16 $\Omega$).
تفعيل محددي الجهد في النظام: إذا كنت تستخدم أنظمة سلبية، قم بضبط محددي الجهد الخارجيين لوحدة المعالجة الرقمية للإشارات بشكل صحيح بحيث يتوافقان مع عتبات الجهد القصوى لمكونات الترددات العالية الخاصة بك.
من خلال مراعاة الظروف الحرارية والكهربائية المتعلقة بتعزيز الصوت، يمكنك حماية عملائك من فترات التوقف المكلفة، كما يساعد ذلك في الحفاظ على سمعتك كمزود لأنظمة صوتية واضحة تمامًا وموثوقة بشكل كامل.
هل لديك تصميم مكان إقامة التجمعات المعقد أو مطالب متعلقة بمطابقة أنظمة صوتية معقدة؟ اتصل بفريق الدعم الهندسي لدى EGT Audio، وسنساعدك في وضع التصميم الصوتي والإلكتروني المثالي لمشروعك.
