无柱大型舞厅的音响扩声系统：分布式点声源与延迟补声扬声器的整合应用

现代大型宴会厅的声学悖论

当代豪华酒店及会议中心中的大型宴会厅堪称建筑奇迹：无柱空间面积从800平方米到2,500平方米不等，天花板高度在6米至9米之间，同时还配有可灵活组合的隔墙，便于将空间划分为不同布局。

虽然没有承重柱能为活动参与者提供无障碍的视线，但却让声学工程师难以找到合适的安装位置。更棘的是，这类空间还使用了大量高反射率的边界材料，如抛光大理石边缘、大型镜面面板、落地玻璃以及金属天花板轨道。

在这些场所中最常见的工程失误，就是选择在舞台两侧部署大型左右对称的线阵列扬声器。尽管线阵列扬声器在需要远距离覆盖且垂直声场控制严格的体育馆或户外音乐节中表现优异，但将其用于7米高的宴会厅却会引发严重的声学问题：

• 前后声压级差异过大： 从舞台正面向后方区域放大声音时，前五排的贵宾区会面临极高的声压水平（通常超过95 dBA），而后排观众则因房间内的混响反射而难以听清讲话内容。**
• 混响场的激发： 宽大的水平指向性声波在撞击侧墙和周边墙壁时，会激活房间内的延迟反射声，导致语音传输指数（STI）低于企业认可的标准（通常要求STI $\ge$ 0.60）。**
• 视觉遮挡： 内部设计师和活动策划人普遍反対悬挂的大型阵列系统，因为这些系统会遮挡投影屏幕、环境吊灯以及观众观看舞台元素的视线。**

真正的解决方案在于通过部署以精准对齐的延迟补声作为支撑的分布式点源拓扑结构，将声压级的产生与单一物理点分离。

理解分布式音频设计中的哈斯效应

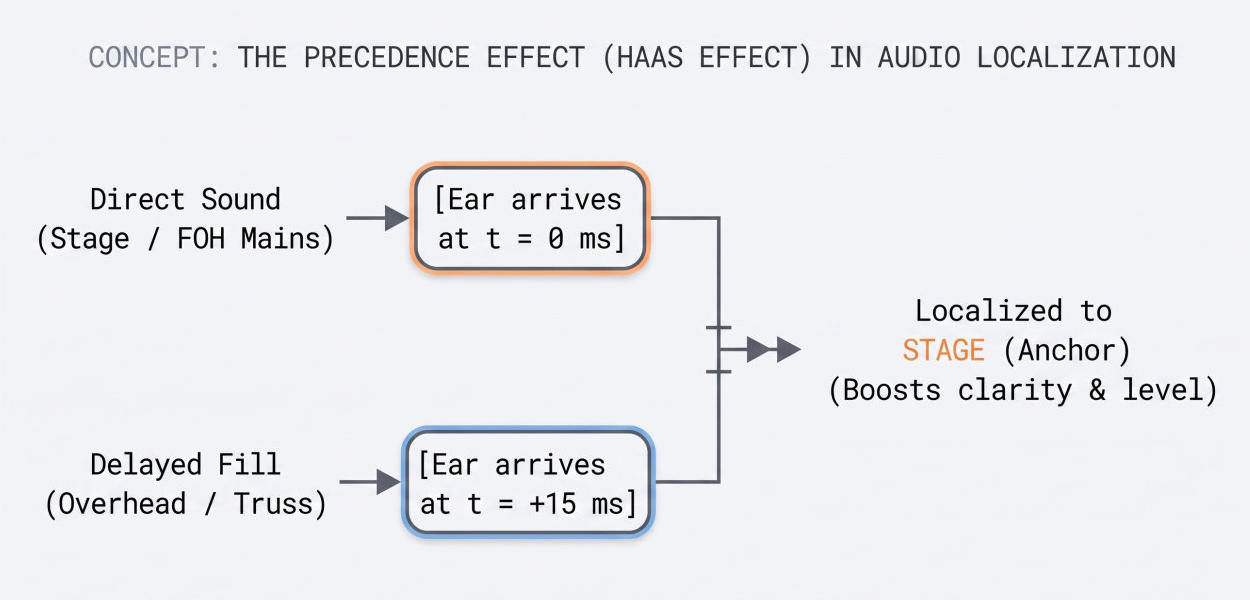

延迟补声系统所遵循的核心物理原理基于心理声学——具体而言就是哈斯效应（亦称优先效应）。

人类的听觉会根据最先到达的波前（在声音到达后1毫秒内）来确定声音的来源方向。如果第二个与第一个声音完全相同的声波在主声到达后的5毫秒到30毫秒之间传来，只要延迟发出的声音的音量不超过直接声波的10分贝，人类大脑就会将这两个声学信号整合为单一的声音，并将声源定位在最先到达的波前处。

在大型舞厅中，我们的主舞台扬声器会确立声学基准点。随着观众在厅内走得更远，由于距离衰减效应，来自舞台的直接声能会自然减弱（在自由空间中，距离每增加一倍，声能衰减$6\text{ dB}$；在具有混响特性的封闭空间中，衰减幅度约为$4\text{ dB}$至$5\text{ dB}$）。

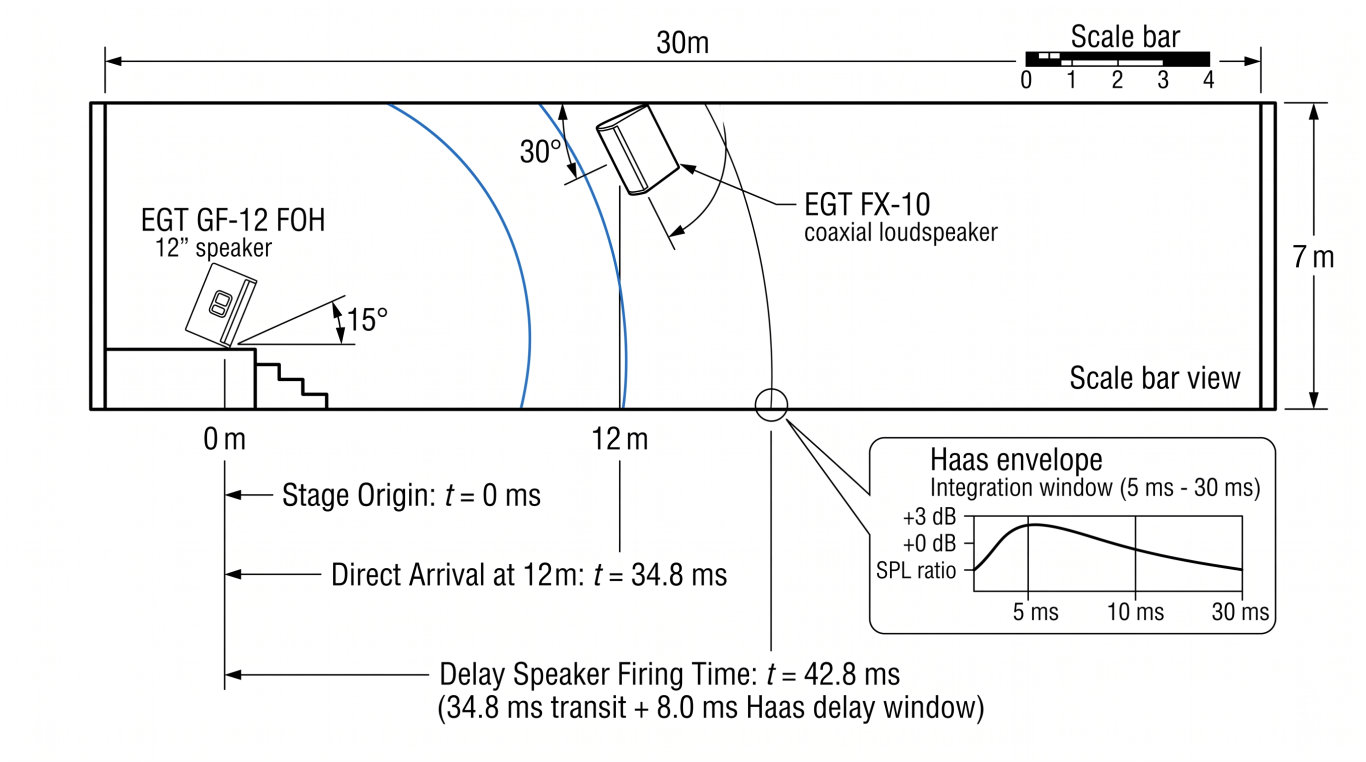

在直达声低于环境噪声底限或衰变为房间的混响尾音之前，位于头顶或房间周边的延迟扬声器会引入新的波前。由于我们通过电子方式延迟这个辅助扬声器的发声时间，使其在舞台声音经过头顶稍后才发出声音，因此听众会感觉声音仿佛是自然地从舞台上的演讲者处传来的，即便进入他们耳中的本地声学能量中有高达70%来自正上方的扬声器。

精确的延迟时间校准与逐步调音

延迟对齐绝非凭猜测或粗略估算房间参数就能完成的工作。它需要根据房间的实际环境条件计算声学传播时间，随后再通过双通道FFT软件进行验证（例如Smaart、Systune）。

1. 计算声速

声速（$c$）会随着环境空气温度的变化而波动：

$c \approx 331.3 + (0.606 \times T)$

其中$T$为摄氏温度。在温度维持在$22^\circ\text{C}$的恒温宴会厅中：

$c \approx 331.3 + (0.606 \times 22) \approx 344.6\text{ m/s}$

这意味着其声学延迟约为每米$2.90\text{ ms}$（每英尺$0.884\text{ ms}$）。

2. 基准延迟公式

距离主前场（FOH）扬声器 $d_{\text{delay}}$ 处的延迟扬声器所需的基准物理传输延迟（$t_{\text{phys}}$）为：

$t_{\text{phys}}\text{ (ms)} = \left( \frac{d_{\text{delay}}\text{ (meters)}}{c} \right) \times 1000$

为确保听众的注意力始终集中在舞台上，我们会加入 Haas 偏置延迟（$\Delta t_{\text{Haas}}$），其值为 $5\text{ to }15\text{ ms}$：

$t_{\text{total}} = t_{\text{phys}} + \Delta t_{\text{Haas}} + t_{\text{latency\_offset}}$

（注：$t_{\text{latency\_offset}}$ 用于弥补不同处理路径之间的内部 DSP 转换延迟差异，通常为 $1.0\text{ to }2.5\text{ ms}$。）

3. 现场校准流程

1. 单独测量主扩声器的声音：将测量麦克风置于就座时耳朵高度的 Delay Row 1 的声学轴上（$1.2\text{ meters}$），记录来自主舞台扩声器的直达声的脉冲响应（IR）峰值。

2. 单独测量延时扩声器的声音：关闭主扩声器的声音，打开延时扩声器的声音，然后进行脉冲响应测量，记录其直达声峰值的到达时间。

3. 粗略设置延时时间：为补声扩声器设置 DSP 通道延时，使其脉冲响应峰值在主扩声器峰值之后的 $5\text{ ms}$ 到 $10\text{ ms}$ 时间范围内出现。

4. 调整分频带内的相位对齐：查看重叠频段内的相位曲线（通常为 $500\text{ Hz}$ 到 $2\text{ kHz}$）。以 $0.2\text{ ms}$ 为间隔逐步调整延时时间，直至两个声源的相位斜率在关键中频段内保持平行。这样可避免因声学梳状滤波效应而导致的声音空洞、呆板的问题。

5. 平衡音量：同时打开两个扩声器。调整延时扩声器的输出音量，使其与舞台上的直达声音量相当，或最高不超过直达声音量的 $2\text{ to }3\text{ dB}$。如果补声扩声器的音量超过直达声音量的 $6\text{ dB}$，则“优先级错觉”会消失，听者会立即将声音来源定位在天花板处。

硬件选型：定向性与放大能力的匹配

在高端娱乐场所中，点源扬声器必须满足两项严格标准：一是实现宽广且无缝的高频频谱分布，同时避免出现破坏性的离轴相位抵消现象；二是确保其机械结构能够实现流畅、稳定的集成。

为何同轴点声源对延迟补声系统至关重要

采用独立低音单元和高音单元的标准双向扬声器存在声学位移问题（高频驱动单元与低频驱动单元的声学中心在物理上相距数英寸）。当这类扬声器从礼堂的吊架上向下倾斜时，处于偏离轴心位置的听音者会因两个驱动单元之间的路径长度差异，在分频区域出现梳状滤波现象（$1.5\text{ kHz} - 2.5\text{ kHz}$）。

采用如EGT FX-10这样的专用同轴设计则可彻底解决这一问题。由于高频压缩驱动单元直接穿过10英寸低频锥体的中心发声，两个驱动单元的声学中心便处于同一轴线上。由此产生的锥形声场分布使得该扬声器无论水平悬挂、垂直悬挂，还是以一定角度向下安装在吊架上，其偏离轴心的听音效果都能保持均匀且对称。

关键的场陷阱与工程难点

1. “尺子与卷尺”的谬误：切勿仅依据物理空间的测量数据来设定DSP延迟时间。虽然$18\text{ meters}$的测量值能给出理论上的$52.2\text{ ms}$传输时间，但它忽略了上游数字调音台的内部处理延迟、Dante传输缓冲区以及DSP单元本身的FIR/IIR滤波组延迟。务必通过脉冲响应测量来验证实际延迟值。

2. 中低频段的频率杂音：使用延迟扬声器是为了提升语音可懂度（$1\text{ kHz} - 6\text{ kHz}$），而非重现强烈的低频能量。若对全频段信号进行延迟处理并延伸至$60\text{ Hz}$的频率范围，将会在空间中充斥不必要的全向低频声波，导致声音质量变差。因此，应在延迟填充信号通道上设置高通滤波器（HPF），其截止频率宜设置在**$90\text{ Hz} - 110\text{ Hz}$（24 dB/oct Linkwitz-Riley标准）**左右，以避免低频能量在空间模式中积累。

3. 现场温度变化的影响：礼堂通常在下午、房间空旷且温度较低时进行调音（$20^\circ\text{C}$）。到了晚上8点，600名用餐宾客进入会场，他们自身的体温、宴会加热设备以及照明系统产生的热量会使房间温度升至$26^\circ\text{C}$。这种温度变化会导致声速从$343\text{ m/s}$上升至$347\text{ m/s}$。在30米这么长的延迟距离下，这会使得声波的到达时间发生大约$1\text{ ms}$的偏移。请将Haas偏移值保持在$8\text{ to }12\text{ ms}$左右的合适范围——若将其设置得过接近$2\text{ ms}$的临界值，温度变化就有可能使延迟扬声器的声音先于直达声到达，从而颠倒声音的定位关系。

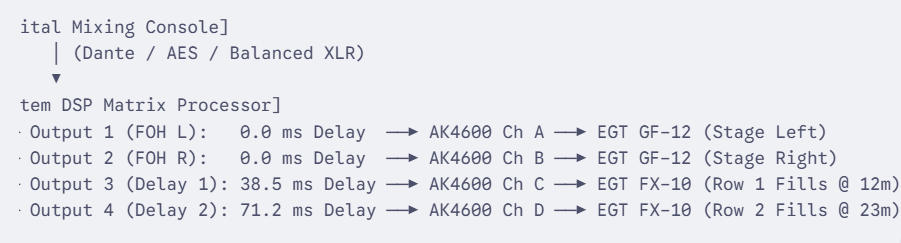

系统架构蓝图

通过设计特定的延迟矩阵，可降低单个音箱所需的声学输出功率，确保直达声与混响声的比值远高于临界距离阈值，从而保持高端企业礼堂的美学完整性。
