“맹목적” 앰프 랙의 종말
수십 년 동안 아레나나 스타디움의 오디오 시스템을 설치할 때는 엔지니어가 20분마다 무대 뒤로 달려가 앰프 랙의 상태를 확인하고, 손전등으로 열 감지 LED를 점검하거나 드라이버로 아날로그 회전형 조절장치를 조정해야 했습니다. 공연의 클라이맥스 순간에 변환기의 임피던스가 변하거나 앰프 채널에 과부하가 걸리더라도, FOH 팀은 오디오에 왜곡이 생기거나 보이스 코일이 손상될 때까지 이를 거의 인지하지 못했습니다.
업계는 이제 더 이상 수동식의 단순한 장비에 의존하지 않습니다. 현대의 설치 시스템 및 투어용 장비들은 높은 효율의 Class-D 앰프, 전용 24비트/48kHz DSP 엔진, 그리고 양방향 네트워크 텔레메트리 기능을 하나의 통합된 시스템으로 결합한 스마트 앰프의 지능적인 제어를 요구합니다.
32개의 앰프로 구성된 야외 라인 어레이든, 12개 구역으로 나뉜 기업 회의 센터의 오디오 시스템이든, TCP/IP 및 디지털 오디오 버스를 통한 원격 집중 제어 덕분에 전력 관리는 이제 운영상의 리스크가 아닌 정밀하고 실시간으로 이루어지는 과학적인 과정이 되었습니다.
핵심 아키텍처: 네트워크 기반 앰프 시스템의 두뇌

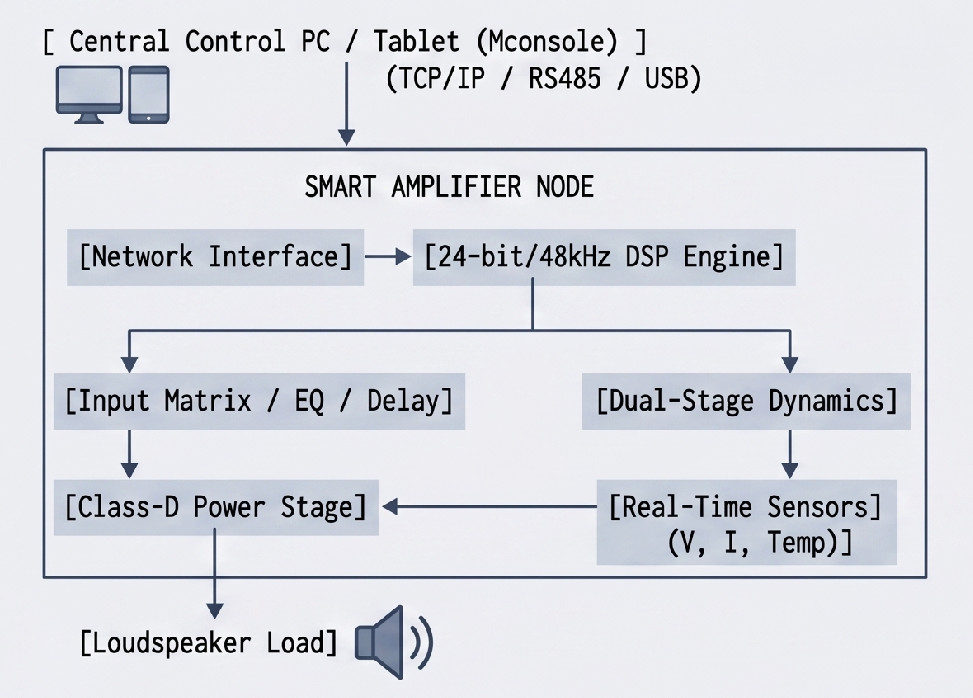

진정한 스마트 앰프란 단순히 뒷면 패널에 이더넷 잭이 달린 아날로그 파워 스테이지가 아닙니다. 이는 세 가지 통합된 스테이지를 중심으로 설계된 분산 컴퓨팅 노드입니다:
1. 실시간 원격 측정 및 하드웨어 피드백
치명적인 고장만을 감지하는 기존 시스템과 달리, 스마트 앰프는 제어 네트워크를 통해 자신의 작동 상태를 지속적으로 전송합니다:
- 부하 임피던스 스위핑: 출력 단자에서의 전압 대 전류 비율을 지속적으로 계산하여 회로 개방(드라이버 손상)이나 부분 단락(보이스 코일 손상)을 즉시 감지합니다.
- 열 상태 모니터링: 히트싱크와 MOSFET 접합부의 실시간 온도를 측정하여, 과열로 인한 성능 저하가 발생하기 전에 팬의 회전 속도를 조절합니다.
- 주전원 전압 및 PFC 안정성: 강력한 서브베이스 신호가 발생할 때의 AC 전력 공급 불안정을 모니터링하며, 파워 팩터 보정(PFC) 모듈을 통해 전력 소비량을 동적으로 조절합니다.
2. 고도화된 다단계 동적 보호 기능
스마트 DSP 모니터링 소프트웨어는 단순한 아날로그 클립 리미터 대신, 상호 연동된 다중 계층의 보호 프로파일을 제공합니다.

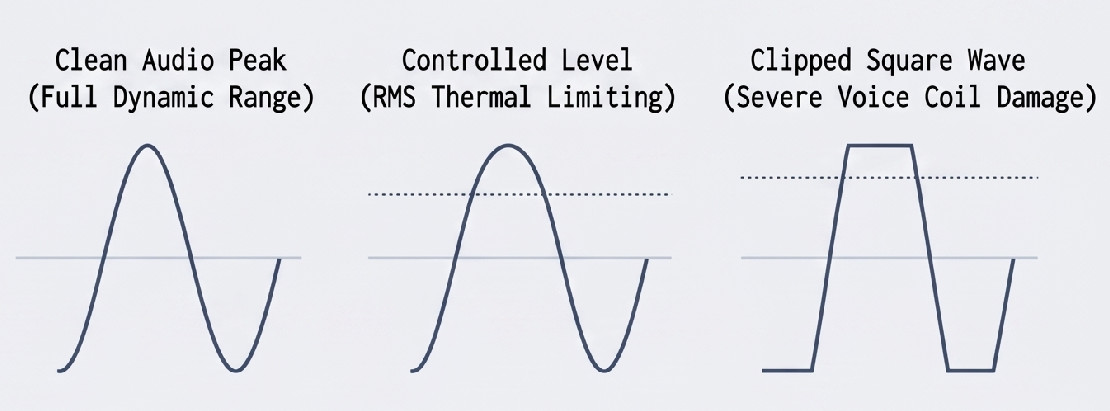

- RMS 압축(열 보호 기능): 변환기의 보이스 코일에 발생하는 장기적인 열 축적을 시뮬레이션하여, 음악적 트랜지언트를 손상시키지 않으면서 장시간 동안 지속되는 전력 공급을 부드럽게 제어합니다.
- 피크 제한(이동 범위 보호 기능): 밀리초 미만의 응답 속도를 갖춘 선제적 피크 컷 회로를 활용하여 드라이버 콘의 기계적 Xmax 한계를 초과하는 것을 방지합니다.
중앙 집중식 관리: 실제 작동 모습

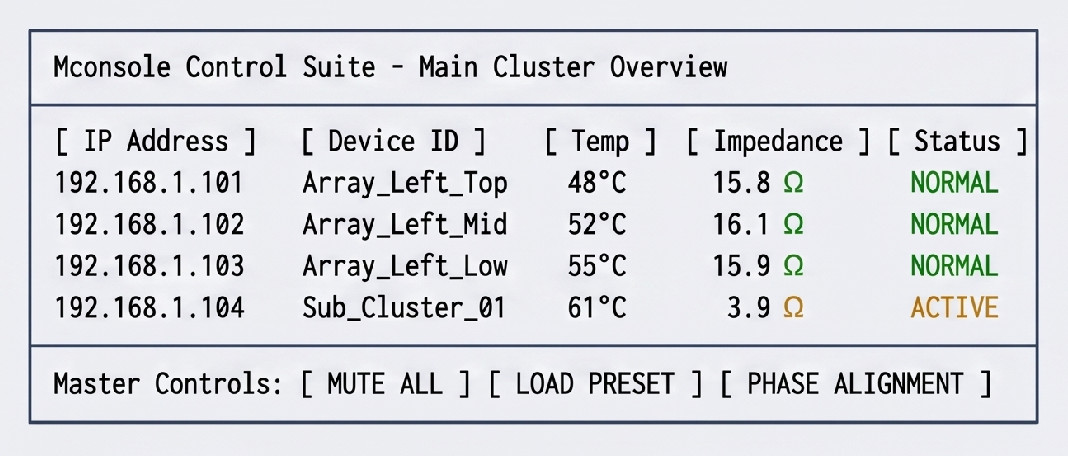

매우 중요한 용도의 설치 환경에서는 하드웨어를 하나씩 개별적으로 관리하는 것은 받아들일 수 없습니다. EGT Audio의 독자적인 Mconsole Software와 같은 최신 DSP 솔루션을 통해 기술자들은 단일 마스터 대시보드에서 전체 공연장의 증폭 인프라를 탐색하고 문제를 해결하며 조작할 수 있습니다.
주요 중앙 집중식 작업 기능:
글로벌 클러스터 구역 설정: 어레이를 Main Hang, Side Fills, Under-Balcony Delays와 같은 논리적 그룹으로 연결합니다. 12개의 박스로 구성된 전체 라인 어레이에서 고주파 영역의 설정을 조정할 때, 개별적으로 12번 조정하는 대신 단 2초 만에 처리할 수 있습니다.
멀티포인트 위상 정렬: EGT VKX210L-DSP 액티브 라인 어레이와 같은 액티브 시스템 내에서 최대 120ms의 글로벌 입력 지연과 개별 출력 지연 채널을 동시에 적용함으로써, 메인 신호와 보조 신호 간의 완벽한 음향 시간 정렬을 실현할 수 있습니다.
라이브 시스템 로거: 최대 SPL 값, 온도 변화 기록, AC 전압 변동 등을 포함한 전체 이벤트 로그를 내보내어 보증 처리나 고객 보고를 위해 시스템의 무결성을 확인할 수 있습니다.
시스템 통합업체가 반드시 피해야 할 3가지 현장 실수

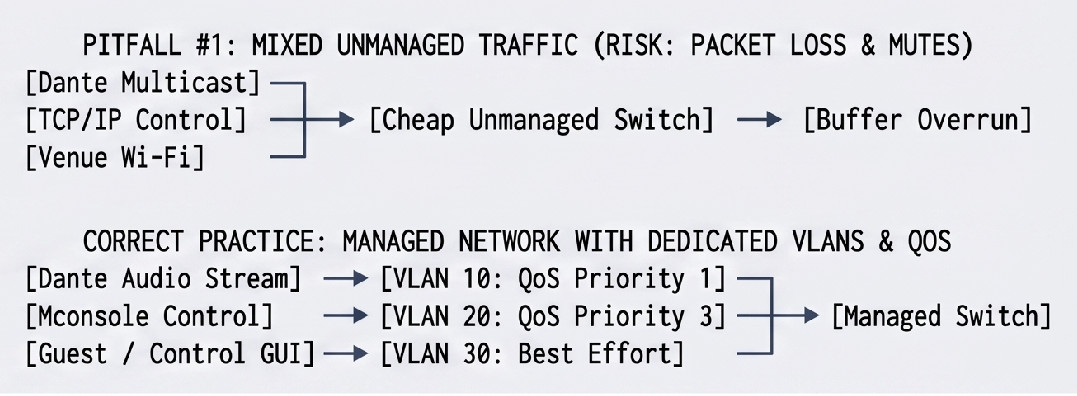

실수 1: 저가형 비관리형 스위치를 사용하여 Dante 오디오와 원격 텔레메트리 기능을 동시에 활용하는 것
문제점: 동일한 브로드캐스트 도메인 내에서 오디오 오버 IP 스트림(예: Dante)과 앰프의 TCP/IP 모니터링 패킷을 연결하기 위해 관리되지 않는 오피스급 기가비트 스위치를 사용하는 경우입니다. 대용량 멀티캐스트 오디오 트래픽으로 인해 저사양 스위치의 버퍼가 쉽게 가득 차게 되어 텔레메트리 패킷의 전송이 차단되고, 공연 중에 DSP 제어 소프트웨어의 연결이 끊어지는 문제가 발생합니다.
해결책: 반드시 관리형 레이어 2/레이어 3 엔터프라이즈 스위치를 도입해야 합니다. Mconsole/Telnet과 같은 제어 데이터와 실시간 오디오 스트림을 별도의 VLAN으로 분리하고, 적절한 IGMP 스누핑 기능과 QoS 우선순위 설정을 적용해야 합니다.
또 다른 문제점: 일관성 없는 게인 설정으로 인한 이중 제한
문제점: 상위 FOH 콘솔이나 디지털 매트릭스에 강력한 디지털 리미터를 설정한 상태에서, 동시에 앰프의 내부 피크 리미터를 더 낮은 전압 임계값으로 작동시키는 경우입니다. 이로 인해 이중 압축 현상이 발생하고, 크로스오버 지점 주변에서 심각한 위상 왜곡이 나타나며, 동적 헤드룸이 조기에 소진됩니다.
해결 방안: 시스템의 감도를 체계적으로 보정해야 합니다. 출력 단계에 대한 센서 정보를 직접 가지고 있는 앰프의 온보드 DSP에 시스템 보호 기능을 맡기고, 업스트림 콘솔 처리 매트릭스 전반에서 게인의 일관성을 유지해야 합니다.
3가지 주의 사항: 하이브리드 네트워크 토폴로지에서의 고저항 접지 루프 무시
문제점: 대형 공연장에서 갈바닉 절연 장치 없이 서로 다른 전기 단계에 걸쳐 긴 길이의 비차폐형 RS485 또는 USB 케이블을 사용할 경우, 먼 거리에 위치한 앰프 랙들 간의 접지 전위 차이로 인해 오디오 라인에 공통 모드 험이 유입되거나 제어 데이터 패킷이 손상될 수 있습니다.
해결 방안: 구형 시리얼 프로토콜을 사용할 때는 광학 절연 변환기를 사용하거나, 70미터를 초과하는 케이블 연결 시에는 절연된 TCP/IP 엔드포인트를 갖춘 광섬유 백본으로 완전히 전환해야 합니다.
실제 적용 사례: 다층 구조의 콘서트 홀
다층 구조의 음향 환경에서 과도한 에너지가 반사성 뒷벽으로 전달되지 않으면서도 균일한 음압 레벨을 유지하려면 정밀한 구역 분할이 필요합니다.
시운전 워크플로우:
네트워크 토폴로지 설정: EGT GL18S-DSP 액티브 서브우퍼 시리즈에 탑재된 앰프 모듈과 같은 각각의 장치에는 전용 사운드 제어 서브넷상에서 고정 IP 주소가 할당됩니다.
임피던스 기준값 확인: 고수준의 핑크 노이즈를 전송하기 전에 모니터링 소프트웨어를 통해 자동화된 저수준 파일럿 톤 스위프트를 실행하여 모든 고주파 압축 드라이버와 저주파 우퍼가 제조사가 정한 허용 범위 내에 있는지 확인해야 합니다(예: 개별 모듈의 경우 6–8 $\Omega$, 병렬로 연결된 라인 어레이 서브우퍼의 경우 16 $\Omega$).

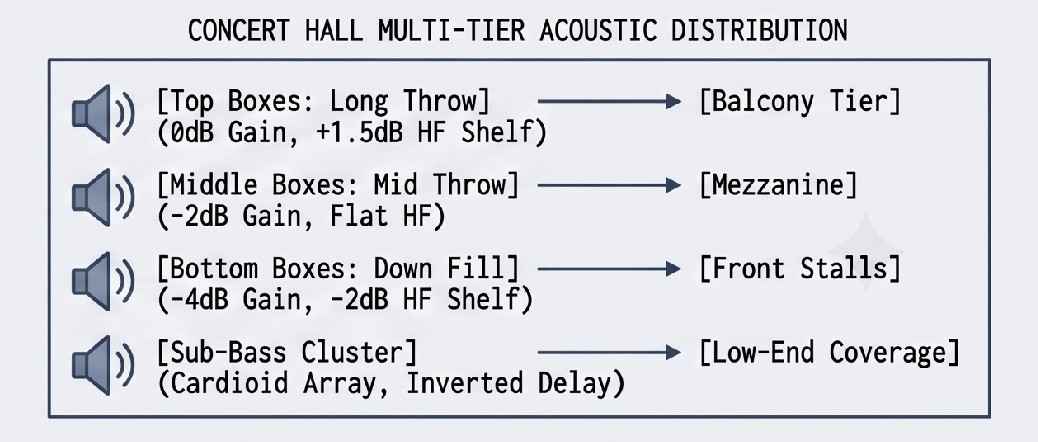

어레이 보상 커브 설정: 목적에 맞는 IIR 파라미터 필터를 적용합니다:
- 상단 장거리 스피커: 대기 중의 고주파 흡수 현상을 보상하기 위해 적절한 수준의 하이셸프 부스트를 적용합니다($10\text{ kHz}$에서 $+1.5\text{ dB}$).
- 하단 다운필 스피커: 1열 좌석의 청취자가 귀의 피로를 느끼지 않도록 중고주파 영역의 게인을 $-3\text{ dB}$만큼 감쇄시킵니다.
- 카디오이드 서브우퍼 조절 기능: 전용 서브우퍼 채널에 있는 출력 지연 블록을 활용하여 극성을 반전시키고, 뒤쪽으로 소리가 방출되는 유닛에 매우 정밀한 밀리초 단위의 지연 시간(일반적으로 드라이버 간 거리에 따라 2.4ms에서 3.8ms 사이)을 적용함으로써 스테이지 쪽에서 누출되는 저주파 에너지를 상쇄하면서 관객 쪽에서의 강력한 저음 효과는 높입니다.
시공업체 및 시스템 통합업체를 위한 핵심 요약
네트워크 기반 증폭 기술은 더 이상 고예산 투어에서만 선택적으로 사용되는 사치품이 아닙니다. 이제는 상업용 오디오 시스템의 신뢰성과 운영 효율성을 나타내는 업계 표준이 되었습니다. DSP 처리, 회로 모니터링, 다이내믹스 제한 기능을 증폭기 본체 내부에 직접 탑재함으로써 오디오 시공업체들은 세 가지 결정적인 상업적 이점을 얻을 수 있습니다.
- 극적으로 줄어든 랙 공간 및 케이블 관리의 부담: 외부 아날로그 패치 베이, 별도의 그래픽 EQ 랙, 그리고 무겁고 복잡한 다핵 동축 케이블들이 더 이상 필요하지 않습니다.
- 실용적인 예지 정비 기능: 시스템 고장으로 이어지기 전에 변환기의 성능 저하나 열 스트레스를 사전에 감지합니다.
- 즉각적인 장면 복원 및 유연한 활용: 글로벌 네트워크 프리셋을 호출함으로써 다목적 공간을 기업 연설용 설정에서 대규모 라이브 콘서트용 설정으로 단 몇 초 만에 재구성할 수 있습니다.
